الجسيمات النانوية

📅 آخر تحديث: ٢٧ يوليو ٢٠٢٦
✍️ نُشر في: ٢٧ يوليو ٢٠٢٦
📷 يحتوي على 15 صور
الموسوعة الحرة

صور المجهر الإلكتروني النافذ (أ، ب، ج) لجسيمات نانوية من السيليكا المسامية المتوسطة المحضرة بقطر خارجي متوسط: (أ) 20 نانومتر، (ب) 45 نانومتر، و(ج) 80 نانومتر. صورة المجهر الإلكتروني الماسح (د) المقابلة لـ (ب). الصور المضمنة هي تكبير عالي لجسيمات السيليكا المسامية المتوسطة.
جزء من سلسلة مقالات حول
المواد النانوية
أنابيب الكربون النانوية
الفوليرينات
جسيمات نانوية أخرى
المواد النانوية
  • icon بوابة العلوم
  • icon Technology portal
  • v
  • t
  • e

الجسيمات النانوية أو الجسيمات فائقة الدقة هي جسيمات من المادة يتراوح قطرها بين 1 إلى 100 نانومتر . [1] [2] يُستخدم المصطلح أحيانًا للجسيمات الأكبر حجمًا، حتى 500 نانومتر، أو الألياف والأنابيب التي يقل حجمها عن 100 نانومتر في اتجاهين فقط. [2] : 394  في أدنى نطاق، عادةً ما تسمى الجسيمات المعدنية التي يقل حجمها عن 1 نانومتر بمجموعات ذرية بدلاً من ذلك.

تتميز الجسيمات النانوية عن الجسيمات الدقيقة (1-1000 ميكرومتر)، و"الجسيمات الدقيقة" (التي يتراوح حجمها بين 100 و2500 نانومتر)، و"الجسيمات الخشنة" (التي يتراوح حجمها بين 2500 و10000 نانومتر)، وذلك لأن حجمها الأصغر يحرك خصائص فيزيائية أو كيميائية مختلفة للغاية، مثل الخصائص الغروانية والتأثيرات البصرية فائقة السرعة [3] أو الخصائص الكهربائية. [4]

وبما أنها أكثر خضوعًا للحركة البراونية ، فإنها عادةً لا تترسب، مثل الجسيمات الغروانية التي يُفهم عادةً أنها تتراوح من 1 إلى 1000 نانومتر.

نظرًا لأن الجسيمات النانوية أصغر كثيرًا من أطوال موجات الضوء المرئي (400-700 نانومتر)، فلا يمكن رؤيتها بالمجاهر الضوئية العادية ، مما يتطلب استخدام المجاهر الإلكترونية أو المجاهر بالليزر . وللسبب نفسه، يمكن أن تكون مستحلبات الجسيمات النانوية في الوسائط الشفافة شفافة، [5] في حين أن معلقات الجسيمات الأكبر عادةً ما تبعثر بعضًا أو كل الضوء المرئي الساقط عليها. تمر الجسيمات النانوية أيضًا بسهولة عبر المرشحات الشائعة ، مثل الشموع الخزفية الشائعة ، [6] بحيث يتطلب الفصل عن السوائل تقنيات ترشيح نانوية خاصة.

غالبًا ما تختلف خصائص الجسيمات النانوية بشكل ملحوظ عن خصائص الجسيمات الأكبر من نفس المادة. نظرًا لأن القطر النموذجي للذرة يتراوح بين 0.15 و 0.6 نانومتر، فإن جزءًا كبيرًا من مادة الجسيمات النانوية يقع ضمن بضعة أقطار ذرية من سطحها. لذلك، قد تهيمن خصائص تلك الطبقة السطحية على خصائص المادة السائبة. هذا التأثير قوي بشكل خاص بالنسبة للجسيمات النانوية المنتشرة في وسط ذي تركيبة مختلفة لأن التفاعلات بين المادتين عند واجهتهما تصبح مهمة أيضًا. [7]

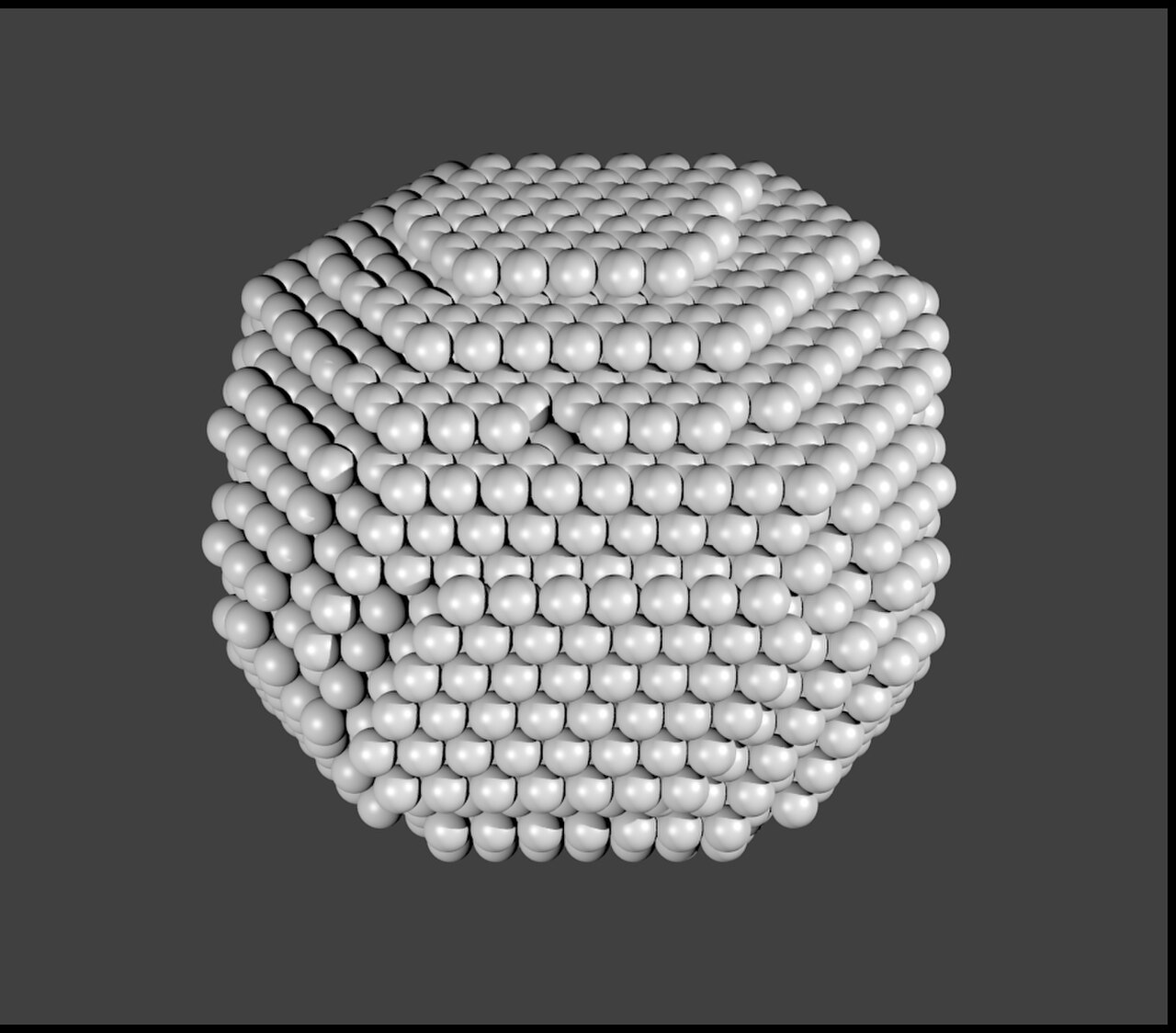

نموذج مثالي لجسيم نانوي بلوري من البلاتين ، يبلغ قطره حوالي 2 نانومتر، ويظهر الذرات الفردية.

توجد الجسيمات النانوية على نطاق واسع في الطبيعة وهي موضوعات للدراسة في العديد من العلوم مثل الكيمياء والفيزياء والجيولوجيا وعلم الأحياء . نظرًا لكونها في مرحلة الانتقال بين المواد السائبة والهياكل الذرية أو الجزيئية ، فإنها غالبًا ما تظهر ظواهر لا يمكن ملاحظتها على أي مقياس. إنها عنصر مهم في تلوث الغلاف الجوي ، ومكونات رئيسية في العديد من المنتجات الصناعية مثل الدهانات والبلاستيك والمعادن والسيراميك والمنتجات المغناطيسية . يعد إنتاج الجسيمات النانوية ذات الخصائص المحددة فرعًا من فروع تكنولوجيا النانو .

بشكل عام، يؤدي الحجم الصغير للجسيمات النانوية إلى تركيز أقل من العيوب النقطية مقارنة بنظيراتها السائبة، [8] لكنها تدعم مجموعة متنوعة من الخلع التي يمكن تصورها باستخدام المجاهر الإلكترونية عالية الدقة . [9] ومع ذلك، تُظهِر الجسيمات النانوية آليات خلع مختلفة، والتي، جنبًا إلى جنب مع هياكل سطحها الفريدة، تؤدي إلى خصائص ميكانيكية مختلفة عن المادة السائبة. [10] [11] [12]

تُظهر الجسيمات النانوية غير الكروية (مثل المنشورات والمكعبات والقضبان وما إلى ذلك) خصائص تعتمد على الشكل والحجم (كيميائية وفيزيائية) ( تباين الخواص ). [13] [14] الجسيمات النانوية غير الكروية من الذهب (Au) والفضة (Ag) والبلاتين (Pt) بسبب خصائصها البصرية الرائعة تجد تطبيقات متنوعة. تؤدي الأشكال الهندسية غير الكروية للمناشير النانوية إلى مقاطع عرضية فعالة عالية وألوان أعمق للمحاليل الغروانية. [15] تسمح إمكانية تحويل أطوال موجات الرنين عن طريق ضبط هندسة الجسيمات باستخدامها في مجالات الوسم الجزيئي أو الاختبارات الجزيئية الحيوية أو اكتشاف المعادن النزرة أو التطبيقات النانوية. تُظهر الجسيمات النانوية متباينة الخواص سلوك امتصاص محدد واتجاه عشوائي للجسيمات تحت الضوء غير المستقطب، مما يُظهر وضع رنين مميزًا لكل محور قابل للإثارة. [15]

التعاريف

الاتحاد الدولي للكيمياء البحتة والتطبيقية (IUPAC)

في المصطلحات المقترحة لعام 2012 للبوليمرات ذات الصلة البيولوجية ، عرّف الاتحاد الدولي للكيمياء البحتة والتطبيقية الجسيم النانوي بأنه "جسيم بأي شكل بأبعاد تتراوح بين 1 × 10 −9 و1 × 10 −7 م". [2] : 393  تطور هذا التعريف من تعريف قدمه الاتحاد الدولي للكيمياء البحتة والتطبيقية في عام 1997. [16] [17]

في نفس المنشور الصادر عام 2012، قامت IUPAC بتوسيع المصطلح ليشمل الأنابيب والألياف ذات بعدين فقط أقل من 100 نانومتر. [2] : 394 

المنظمة الدولية للمعايير (ISO)

وفقًا للمواصفات الفنية 80004 لمنظمة المعايير الدولية (ISO) ، فإن الجسيم النانوي هو جسم له جميع الأبعاد الخارجية الثلاثة في مقياس النانو، ولا تختلف محاوره الأطول والأقصر بشكل كبير، مع وجود اختلاف كبير عادةً يكون عاملًا لا يقل عن 3. [18]

الاستخدام الشائع

من المفهوم عادة أن "المقياس النانوي" هو النطاق من 1 إلى 100 نانومتر لأن الخصائص الجديدة التي تميز الجسيمات عن المادة السائبة تتطور عادة في هذا النطاق من الأحجام.

بالنسبة لبعض الخصائص، مثل الشفافية أو العكارة ، والترشيح الفائق ، والتشتت المستقر، وما إلى ذلك، يتم ملاحظة تغييرات جوهرية مميزة للجسيمات النانوية للجسيمات التي يصل حجمها إلى 500 نانومتر. لذلك، يتم أحيانًا توسيع المصطلح ليشمل نطاق الحجم هذا. [ بحاجة لمصدر ]

العناقيد النانوية عبارة عن تكتلات من الجسيمات النانوية ذات بعد واحد على الأقل بين 1 و10 نانومتر وتوزيع حجم ضيق. المساحيق النانوية [19] عبارة عن تكتلات من الجسيمات فائقة الدقة أو الجسيمات النانوية أو العناقيد النانوية. غالبًا ما يشار إلى البلورات المفردة بحجم النانومتر أو الجسيمات فائقة الدقة أحادية المجال باسم البلورات النانوية.

لا يمكن استخدام مصطلحي الغرواني والجسيم النانوي بالتبادل. الغرواني هو خليط يحتوي على جسيمات من طور واحد مشتتة أو معلقة داخل طور آخر. لا ينطبق المصطلح إلا إذا كانت الجسيمات أكبر من الأبعاد الذرية ولكنها صغيرة بما يكفي لإظهار الحركة البراونية ، مع نطاق الحجم الحرج (أو قطر الجسيم) الذي يتراوح عادةً من نانومتر (10 −9 م) إلى ميكرومتر (10 −6 م). [20] يمكن أن تحتوي الغروانيات على جسيمات كبيرة جدًا بحيث لا يمكن أن تكون جسيمات نانوية، ويمكن أن توجد الجسيمات النانوية في شكل غير غرواني، على سبيل المثال كمسحوق أو في مصفوفة صلبة.

تاريخ

حدوث طبيعي

يتم إنتاج الجسيمات النانوية بشكل طبيعي من خلال العديد من العمليات الكونية [ 21 ] والجيولوجية [21] [22] والأرصاد الجوية والبيولوجية. جزء كبير (من حيث العدد، إن لم يكن من حيث الكتلة) من الغبار بين الكواكب ، الذي لا يزال يسقط على الأرض بمعدل آلاف الأطنان سنويًا، يقع في نطاق الجسيمات النانوية؛ [23] [24] وينطبق الشيء نفسه على جزيئات الغبار الجوي . العديد من الفيروسات لها أقطار في نطاق الجسيمات النانوية.

تكنولوجيا ما قبل الصناعة

تم استخدام الجسيمات النانوية من قبل الحرفيين منذ عصور ما قبل التاريخ، وإن كان ذلك دون معرفة بطبيعتها. وقد استخدمها صانعو الزجاج والخزف في العصور القديمة الكلاسيكية ، كما يتضح من كأس ليكورجوس الروماني المصنوع من الزجاج ثنائي اللون (القرن الرابع الميلادي) وفخار بلاد ما بين النهرين (القرن التاسع الميلادي). [25] [26] [27] يتميز الأخير بجسيمات نانوية من الفضة والنحاس موزعة في المينا الزجاجية .

القرن التاسع عشر

قدم مايكل فاراداي أول وصف علمي للخصائص البصرية للمعادن النانومترية في ورقته الكلاسيكية عام 1857. في ورقة لاحقة، يشير المؤلف (تيرنر) إلى أنه: "من المعروف جيدًا أنه عندما يتم تثبيت أوراق رقيقة من الذهب أو الفضة على الزجاج وتسخينها إلى درجة حرارة أقل بكثير من الحرارة الحمراء (~500 درجة مئوية)، يحدث تغيير ملحوظ في الخصائص، حيث يتم تدمير استمرارية الفيلم المعدني. والنتيجة هي أن الضوء الأبيض ينتقل الآن بحرية، وينخفض ​​الانعكاس تبعًا لذلك، بينما تزداد المقاومة الكهربائية بشكل هائل." [28] [29] [30]

القرن العشرين

خلال السبعينيات والثمانينيات، عندما كانت الدراسات الأساسية الشاملة الأولى للجسيمات النانوية جارية في الولايات المتحدة بواسطة جرانكفيست وبوهمان [31] واليابان ضمن مشروع ERATO، [32] استخدم الباحثون مصطلح الجسيمات فائقة الدقة . ومع ذلك، خلال التسعينيات، عندما تم إطلاق مبادرة التكنولوجيا النانوية الوطنية في الولايات المتحدة، أصبح مصطلح الجسيمات النانوية أكثر شيوعًا، على سبيل المثال، انظر ورقة المؤلف الرئيسي نفسها بعد 20 عامًا والتي تناولت نفس المشكلة، التوزيع اللوغاريتمي الطبيعي للأحجام. [33]

الشكل والبنية

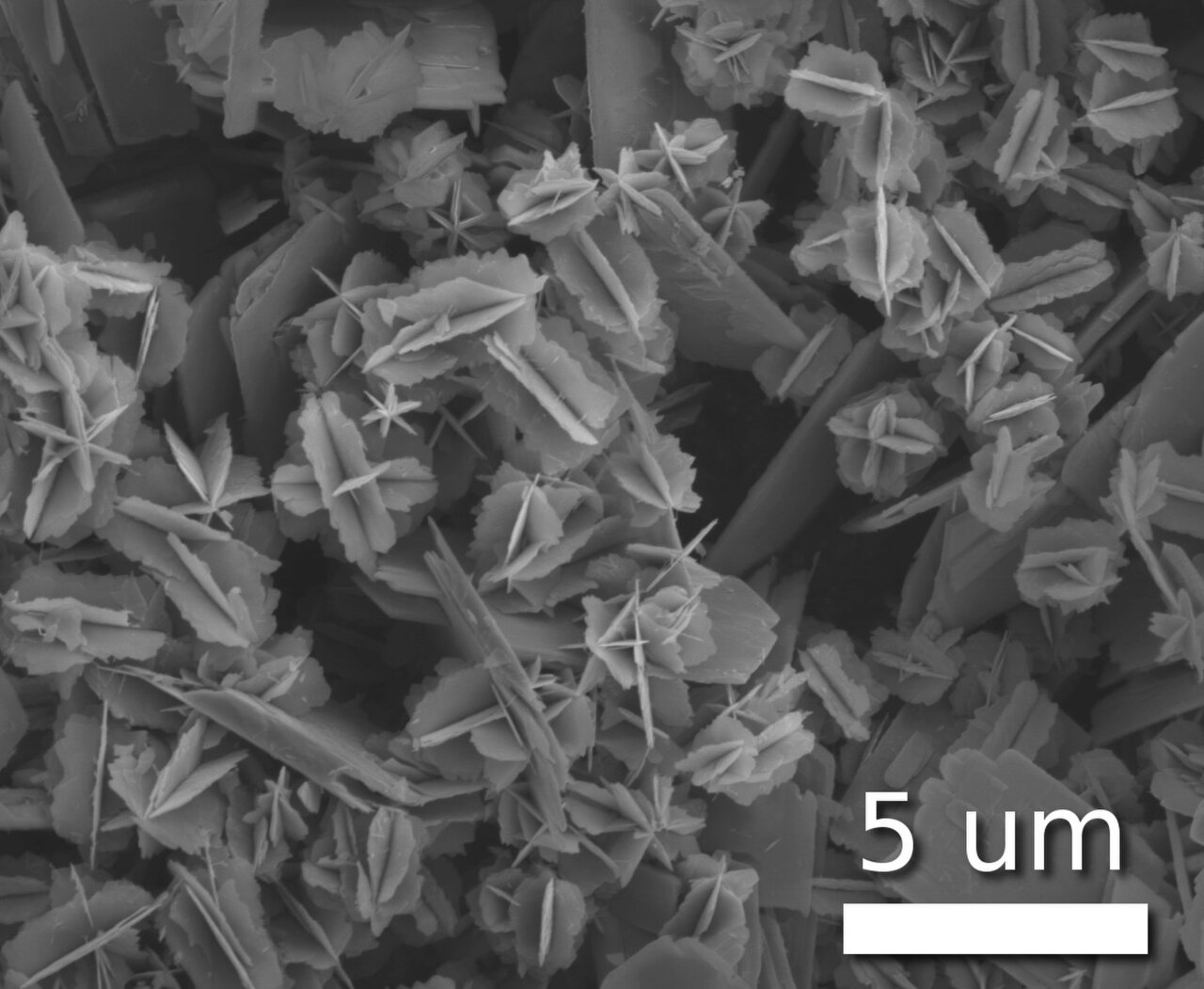

نجوم نانوية من أكسيد الفاناديوم (IV) ( VO 2 ) تظهر بنية مجموعات بلورية تشبه تلك الموجودة في وردة الصحراء

توجد الجسيمات النانوية في مجموعة كبيرة ومتنوعة من الأشكال، والتي أُطلق عليها العديد من الأسماء مثل الكرات النانوية، [34] والقضبان النانوية ، والسلاسل النانوية ، [35] والجسيمات النانوية العشرية السطوح ، والنجوم النانوية، والزهور النانوية ، والشعاب المرجانية النانوية، [36] والشوارب النانوية ، والألياف النانوية، والصناديق النانوية. [37]

يمكن تحديد أشكال الجسيمات النانوية من خلال العادة البلورية الجوهرية للمادة، أو من خلال تأثير البيئة المحيطة بتكوينها، مثل تثبيط نمو البلورات على بعض الوجوه عن طريق إضافات الطلاء، أو شكل قطرات المستحلب والمذيلات في تحضير المادة الأولية، أو شكل المسام في مصفوفة صلبة محيطة. [38] تتطلب بعض تطبيقات الجسيمات النانوية أشكالاً محددة، بالإضافة إلى أحجام أو نطاقات حجم محددة.

تتخذ الجسيمات غير المتبلورة عادة شكلًا كرويًا (بسبب خواصها البنيوية الدقيقة ).

الاختلافات

تم إنتاج جسيمات نانوية شبه صلبة وناعمة. أحد الجسيمات النانوية النموذجية ذات الطبيعة شبه الصلبة هو الليبوزوم . تُستخدم أنواع مختلفة من جسيمات الليبوزوم النانوية حاليًا سريريًا كأنظمة توصيل للأدوية واللقاحات المضادة للسرطان . [ بحاجة لمصدر ]

يعتبر تحلل البوليمرات الحيوية إلى كتلها البنائية النانوية طريقًا محتملًا لإنتاج جسيمات نانوية ذات توافق حيوي وقابلية تحلل بيولوجي معززة . المثال الأكثر شيوعًا هو إنتاج السليلوز النانوي من لب الخشب . [39] ومن الأمثلة الأخرى النانوليجنين أو النانوكيتين أو النشا النانوي . [40]

تُسمى الجسيمات النانوية التي يكون نصفها محبًا للماء ونصفها الآخر كارهًا للماء بجسيمات جانوس وهي فعالة بشكل خاص في تثبيت المستحلبات . ويمكنها أن تتجمع ذاتيًا عند واجهات الماء/الزيت وتعمل كمثبتات بيكرنج . [ بحاجة لمصدر ]

يمكن صبغ جزيئات الهيدروجيل النانوية المصنوعة من غلاف هيدروجيل N- إيزوبروبيل أكريلاميد باستخدام الطعوم المتقاربة داخليًا. [41] تسمح هذه الطعوم المتقاربة للجسيمات النانوية بعزل وإزالة البروتينات غير المرغوب فيها مع تعزيز المحللات المستهدفة. [41]

التكوّن والنمو

تأثير التبلور

تشكل النواة الأساس لتخليق الجسيمات النانوية. تلعب النوى الأولية دورًا حيويًا في حجم وشكل الجسيمات النانوية التي ستتشكل في النهاية من خلال العمل كنوى نموذجية للجسيم النانوي نفسه. يتم تحديد الاستقرار طويل الأمد أيضًا من خلال إجراءات النواة الأولية. [42] تحدث النواة المتجانسة عندما تتشكل النوى بشكل موحد طوال الطور الأم وهي أقل شيوعًا. ومع ذلك، تتشكل النواة غير المتجانسة في مناطق مثل أسطح الحاويات والشوائب والعيوب الأخرى. [43] قد تتشكل البلورات في وقت واحد إذا كانت النواة سريعة، مما يخلق منتجًا أحادي التشتت. ومع ذلك، يمكن أن تتسبب معدلات النواة البطيئة في تكوين مجموعة متعددة التشتت من البلورات بأحجام مختلفة. يسمح التحكم في النواة بالتحكم في حجم وتشتت وطور الجسيمات النانوية.

يمكن وصف عملية التبلور والنمو داخل الجسيمات النانوية من خلال التبلور أو نضوج أوستوالد أو آلية الخطوتين - نموذج التحفيز الذاتي . [44]

النواة

كانت النظرية الأصلية من عام 1927 للتبلور في تكوين الجسيمات النانوية هي نظرية التبلور الكلاسيكية (CNT). [45] كان يُعتقد أن التغيرات في حجم الجسيمات يمكن وصفها بالتبلور الانفجاري وحده. في عام 1950، استخدم فيكتور لامير نظرية التبلور الكلاسيكية كأساس للتبلور لنموذجه لنمو الجسيمات النانوية. هناك ثلاثة أجزاء لنموذج لامير: 1. زيادة سريعة في تركيز المونومرات الحرة في المحلول، 2. التبلور السريع للمونومر يتميز بالنمو الانفجاري للجسيمات، 3. نمو الجسيمات الذي يتم التحكم فيه عن طريق انتشار المونومر. [46] يصف هذا النموذج أن النمو على النواة تلقائي ولكنه محدود بانتشار السلف إلى سطح النواة. لم يتمكن نموذج لامير من تفسير حركية التبلور في أي نظام حديث. [47] [48] [49]

نضج أوستوالد

إن نضج أوستوالد هو عملية تنمو فيها الجسيمات الكبيرة على حساب الجسيمات الأصغر نتيجة لتحلل الجسيمات الصغيرة وترسيب الجزيئات المذابة على أسطح الجسيمات الأكبر. ويحدث ذلك لأن الجسيمات الأصغر لها طاقة سطحية أعلى من الجسيمات الأكبر. [50] هذه العملية غير مرغوب فيها عادةً في تخليق الجسيمات النانوية لأنها تؤثر سلبًا على وظائف الجسيمات النانوية. [ بحاجة لمصدر ]

آلية من خطوتين – نموذج التحفيز الذاتي

في عام 1997، اقترح فينكي وواتسكي نموذجًا حركيًا جديدًا للنواة ونمو الجسيمات النانوية. اقترح هذا النموذج المكون من خطوتين أن النواة البطيئة الثابتة (التي تحدث بعيدًا عن التشبع الفائق) تتبعها نمو تحفيزي ذاتي حيث يتم تحديد تشتت الجسيمات النانوية إلى حد كبير. يوفر نموذج FW (فينك-واتسكي) المكون من خطوتين أساسًا ميكانيكيًا أكثر ثباتًا لتصميم الجسيمات النانوية مع التركيز على الحجم والشكل والتحكم في التشتت. [51] [52] تم توسيع النموذج لاحقًا إلى نموذجين من 3 خطوات ونموذجين من 4 خطوات بين عامي 2004 و2008. هنا، تم تضمين خطوة إضافية لمراعاة تجمع الجسيمات الصغيرة، حيث يمكن لجسيمين أصغر حجمًا أن يتجمعا لتكوين جسيم أكبر. [53] بعد ذلك، تمت إضافة خطوة رابعة (خطوة تحفيزية ذاتية أخرى) لمراعاة تكتل جسيم صغير مع جسيم أكبر. [54] [55] [56] أخيرًا في عام 2014، تم النظر في خطوة رابعة بديلة تأخذ في الاعتبار نمو السطح الذري على جسيم كبير. [57]

قياس معدل التبلور

اعتبارًا من عام 2014، أوضحت نظرية التبلور الكلاسيكية أن معدل التبلور يتوافق مع القوة الدافعة. إحدى الطرق لقياس معدل التبلور هي من خلال طريقة وقت الاستحثاث. تستخدم هذه العملية الطبيعة العشوائية للتبلور وتحدد معدل التبلور من خلال تحليل الوقت بين التشبع الفائق الثابت والوقت الذي يتم فيه اكتشاف البلورات لأول مرة. [58] تتضمن طريقة أخرى نموذج توزيع الاحتمالات، على غرار الطرق المستخدمة لدراسة السوائل المبردة للغاية، حيث يتم اشتقاق احتمال العثور على نواة واحدة على الأقل في وقت معين. [ بحاجة لمصدر ]

اعتبارًا من عام 2019، تم تصميم المراحل المبكرة من التبلور والمعدلات المرتبطة بالتبلور من خلال النمذجة الحسابية متعددة المقاييس. وشمل ذلك الاستكشاف في نموذج معادلة معدل الحركة المحسن ودراسات دالة الكثافة باستخدام نموذج بلورة مجال الطور. [59]

ملكيات

تختلف خصائص المادة في شكل جسيمات نانوية بشكل غير عادي عن خصائص المادة السائبة حتى عند تقسيمها إلى جسيمات بحجم الميكرومتر. [60] [61] [62] ينشأ العديد منها من الاحتجاز المكاني للجسيمات دون الذرية (أي الإلكترونات والبروتونات والفوتونات) والحقول الكهربائية حول هذه الجسيمات. كما أن نسبة السطح إلى الحجم الكبيرة هي عامل مهم على هذا النطاق. [14]

التحكم في الخصائص

تؤثر المراحل الأولية من التبلور في عملية التخليق بشكل كبير على خصائص الجسيمات النانوية. التبلور، على سبيل المثال، أمر حيوي لحجم الجسيمات النانوية. يجب تلبية نصف القطر الحرج في المراحل الأولية من تكوين المادة الصلبة، وإلا ستذوب الجسيمات مرة أخرى في الطور السائل. [63] يتم التحكم في الشكل النهائي للجسيم النانوي أيضًا عن طريق التبلور. يمكن أن تشمل الأشكال النهائية المحتملة التي تم إنشاؤها عن طريق التبلور جسيمات كروية ومكعبة وإبرية وديدانًا والمزيد. [64] يمكن التحكم في التبلور بشكل أساسي من خلال الوقت ودرجة الحرارة بالإضافة إلى التشبع الفائق للطور السائل وبيئة التخليق بشكل عام. [65]

نسبة مساحة السطح إلى الحجم كبيرة

1 كجم من الجسيمات ذات حجم 1 مم 3 لها نفس مساحة السطح مثل 1 ملجم من الجسيمات ذات حجم 1 نانومتر 3

من المتوقع أن تتمتع المواد السائبة (أكبر من 100 نانومتر في الحجم) بخصائص فيزيائية ثابتة (مثل التوصيل الحراري والكهربائي ، والصلابة ، والكثافة ، واللزوجة ) بغض النظر عن حجمها، ولكن بالنسبة للجسيمات النانوية، فإن هذا الأمر مختلف: يصبح حجم الطبقة السطحية (بضعة أقطار ذرية) جزءًا كبيرًا من حجم الجسيم؛ في حين أن هذا الجزء غير مهم بالنسبة للجسيمات التي يبلغ قطرها ميكرومترًا واحدًا أو أكثر. [ بحاجة لمصدر ] بعبارة أخرى، تؤثر نسبة مساحة السطح/الحجم على خصائص معينة للجسيمات النانوية بشكل أكثر وضوحًا مما هي عليه في الجسيمات السائبة. [14]

طبقة الواجهة

بالنسبة للجسيمات النانوية المنتشرة في وسط ذي تركيبة مختلفة، فإن الطبقة السطحية ــ التي تتكون من أيونات وجزيئات من الوسط تقع ضمن بضعة أقطار ذرية من سطح كل جسيم ــ يمكن أن تخفي أو تغير خصائصها الكيميائية والفيزيائية. والواقع أن هذه الطبقة يمكن اعتبارها جزءاً لا يتجزأ من كل جسيم نانوي. [7]

تقارب المذيبات

إن تعليق الجسيمات النانوية أمر ممكن لأن تفاعل سطح الجسيم مع المذيب قوي بما يكفي للتغلب على فروق الكثافة ، والتي عادة ما تؤدي إلى غرق المادة أو طفوها في السائل. [ بحاجة لمصدر ]

الطلاءات

جسيم نانوي شبه موصل ( نقطة كمية ) من كبريتيد الرصاص مع التخميل الكامل بواسطة حمض الأوليك والأمين الأوليلي وربيطة الهيدروكسيل (الحجم ~5 نانومتر)

غالبًا ما تتطور الجسيمات النانوية أو تتلقى طبقات من مواد أخرى، تختلف عن مادة الجسيم والوسط المحيط به. حتى عندما تكون سماكة جزيء واحد فقط، يمكن لهذه الطبقات أن تغير خصائص الجسيمات بشكل جذري، مثل التفاعل الكيميائي والنشاط التحفيزي والاستقرار في التعليق. [ بحاجة لمصدر ]

الانتشار عبر السطح

تسمح المساحة السطحية العالية للمادة في شكل جسيمات نانوية للحرارة والجزيئات والأيونات بالانتشار داخل الجسيمات أو خارجها بمعدلات كبيرة جدًا. من ناحية أخرى، يسمح قطر الجسيم الصغير للمادة بأكملها بالوصول إلى توازن متجانس فيما يتعلق بالانتشار في وقت قصير جدًا. وبالتالي، يمكن إجراء العديد من العمليات التي تعتمد على الانتشار، مثل التلبيد، في درجات حرارة أقل وعلى مدى فترات زمنية أقصر والتي يمكن أن تكون مهمة في التحفيز . [ بحاجة لمصدر ]

التأثيرات الفرومغنطيسية والكهربائية الحديدية

يؤثر الحجم الصغير للجسيمات النانوية على خصائصها المغناطيسية والكهربائية. تعد المواد المغناطيسية الحديدية في نطاق الميكرومتر مثالاً جيدًا: تُستخدم على نطاق واسع في وسائط التسجيل المغناطيسي ، من أجل استقرار حالة مغناطيسيتها، تكون الجسيمات الأصغر من 10 نانومتر غير مستقرة ويمكن أن تغير حالتها (الانقلاب) نتيجة للطاقة الحرارية في درجات الحرارة العادية، مما يجعلها غير مناسبة لهذا التطبيق. [66]

الخواص الميكانيكية

يمكن أن يؤثر انخفاض تركيز الفراغات في البلورات النانوية سلبًا على حركة الخلع ، حيث يتطلب تسلق الخلع هجرة الفراغات. بالإضافة إلى ذلك، يوجد ضغط داخلي مرتفع للغاية بسبب الإجهاد السطحي الموجود في الجسيمات النانوية الصغيرة ذات أقطار الانحناء العالية . [67] يتسبب هذا في إجهاد شبكي يتناسب عكسيًا مع حجم الجسيم، [68] ومن المعروف أيضًا أنه يعيق حركة الخلع، بنفس الطريقة التي يحدث بها في تقوية المواد بالعمل. [69] على سبيل المثال، تكون جسيمات النانو الذهبية أكثر صلابة بشكل ملحوظ من المادة السائبة. [70] علاوة على ذلك، فإن نسبة السطح إلى الحجم العالية في الجسيمات النانوية تجعل الخلع أكثر عرضة للتفاعل مع سطح الجسيم. وعلى وجه الخصوص، يؤثر هذا على طبيعة مصدر الخلع ويسمح للخلع بالهروب من الجسيم قبل أن يتمكن من التكاثر، مما يقلل من كثافة الخلع وبالتالي مدى التشوه البلاستيكي . [71] [72]

توجد تحديات فريدة مرتبطة بقياس الخصائص الميكانيكية على مقياس النانو، حيث لا يمكن استخدام الوسائل التقليدية مثل آلة الاختبار الشاملة . ونتيجة لذلك، تم تطوير تقنيات جديدة مثل البصمة النانوية التي تكمل المجهر الإلكتروني وطرق مسبار المسح الموجودة . [73] يمكن استخدام المجهر الذري للقوة (AFM) لإجراء البصمة النانوية لقياس الصلابة ومعامل المرونة والالتصاق بين الجسيمات النانوية والركيزة. [ 74] يمكن قياس تشوه الجسيمات عن طريق انحراف طرف الكابولي فوق العينة. يمكن استخدام منحنيات القوة والإزاحة الناتجة لحساب معامل المرونة . [75] ومع ذلك، فمن غير الواضح ما إذا كان حجم الجسيمات وعمق البصمة يؤثران على معامل المرونة المقاس للجسيمات النانوية بواسطة المجهر الذري للقوة. [75]

تعتبر قوى الالتصاق والاحتكاك من الاعتبارات المهمة في تصنيع النانو، والتزييت، وتصميم الأجهزة، وتثبيت الغروانية، وتوصيل الأدوية. [74] تعد القوة الشعرية المساهم الرئيسي في قوة الالتصاق في ظل الظروف المحيطة. [76] يمكن الحصول على قوة الالتصاق والاحتكاك من انحراف الذراع إذا تم اعتبار طرف AFM بمثابة جسيم نانوي. ومع ذلك، فإن هذه الطريقة محدودة بمادة الطرف والشكل الهندسي. [77] تتغلب تقنية المسبار الغرواني على هذه المشكلات عن طريق ربط جسيم نانوي بطرف AFM، مما يسمح بالتحكم في الحجم الزائد والشكل والمادة. [78] في حين أن تقنية المسبار الغرواني هي طريقة فعالة لقياس قوة الالتصاق، إلا أنه يظل من الصعب ربط جسيم نانوي واحد أصغر من 1 ميكرون بمستشعر قوة AFM. [78]

هناك تقنية أخرى وهي المجهر الإلكتروني النافذ في الموقع ، والذي يوفر تصويرًا عالي الدقة في الوقت الفعلي لاستجابة البنية النانوية لمحفز. على سبيل المثال، تم استخدام حامل مسبار القوة في الموقع في المجهر الإلكتروني النافذ لضغط الجسيمات النانوية المزدوجة وتوصيف قوة الخضوع . [79] بشكل عام، يتأثر قياس الخصائص الميكانيكية للجسيمات النانوية بالعديد من العوامل بما في ذلك التشتت المنتظم للجسيمات النانوية، والتطبيق الدقيق للحمل، وتشوه الجسيمات الأدنى، والمعايرة، ونموذج الحساب. [74]

مثل المواد السائبة، تعتمد خصائص الجسيمات النانوية على المواد. بالنسبة لجسيمات النانو البوليمرية الكروية، قد تؤثر درجة حرارة انتقال الزجاج والتبلور على التشوه وتغيير معامل المرونة عند مقارنتها بالمادة السائبة. [74] ومع ذلك، لا يمكن تعميم السلوك المعتمد على الحجم لمعاملات المرونة عبر البوليمرات. [74] أما بالنسبة لجسيمات النانو المعدنية البلورية، فقد وجد أن الخلع يؤثر على الخصائص الميكانيكية للجسيمات النانوية، مما يتناقض مع الرأي التقليدي القائل بأن الخلع غائب في الجسيمات النانوية البلورية. [74]

انخفاض نقطة الانصهار

قد تكون نقطة انصهار المادة في شكل الجسيمات النانوية أقل من نقطة انصهارها في شكلها السائب. على سبيل المثال، تذوب جسيمات النانو الذهبية التي يبلغ حجمها 2.5 نانومتر عند حوالي 300 درجة مئوية، بينما تذوب جسيمات الذهب السائبة عند 1064 درجة مئوية. [80]

تأثيرات ميكانيكا الكم

تصبح تأثيرات ميكانيكا الكم ملحوظة للأجسام النانوية. [81] وهي تشمل الحبس الكمي في جسيمات أشباه الموصلات ، والبلازمونات السطحية الموضعية [81] في بعض جسيمات المعادن، والمغناطيسية الفائقة في المواد المغناطيسية . النقاط الكمومية هي جسيمات نانوية من مادة أشباه الموصلات صغيرة بما يكفي (عادةً أقل من 10 نانومتر أو أقل) للحصول على مستويات طاقة إلكترونية كمية . [ بحاجة لمصدر ]

التأثيرات الكمومية مسؤولة عن اللون الأحمر الداكن إلى الأسود لمساحيق النانو الذهبية أو السيليكونية ومعلقات الجسيمات النانوية. [80] يكون امتصاص الإشعاع الشمسي أعلى بكثير في المواد المكونة من الجسيمات النانوية مقارنة بالأغشية الرقيقة المكونة من صفائح متصلة من المواد. في كل من تطبيقات الطاقة الشمسية الكهروضوئية والطاقة الشمسية الحرارية ، من خلال التحكم في حجم وشكل ومادة الجسيمات، من الممكن التحكم في امتصاص الطاقة الشمسية. [82] [83] [84] [85]

يمكن لجسيمات النانو ذات النواة والقشرة أن تدعم الرنينات الكهربائية والمغناطيسية في نفس الوقت، مما يُظهر خصائص جديدة تمامًا عند مقارنتها بجسيمات النانو المعدنية العارية إذا تم تصميم الرنينات بشكل صحيح. [86] [87] [88] يتيح تكوين بنية النواة والقشرة من معدنين مختلفين تبادل الطاقة بين النواة والقشرة، والذي يوجد عادةً في الجسيمات النانوية المحولة لأعلى والجسيمات النانوية المحولة لأسفل، ويسبب تحولًا في طيف الطول الموجي للانبعاث. [89]

من خلال إدخال طبقة عازلة، تعمل جسيمات النانو ذات النواة البلازمونية (المعدن) والغلاف (العازل) على تعزيز امتصاص الضوء عن طريق زيادة التشتت. مؤخرًا، أظهرت جسيمات النانو ذات النواة المعدنية والغلاف العازل تشتتًا خلفيًا صفريًا مع تشتت أمامي معزز على ركيزة السيليكون عندما يقع البلازمون السطحي أمام الخلية الشمسية. [90]

التعبئة العادية

قد تستقر الجسيمات النانوية ذات الحجم الموحد بشكل عفوي في ترتيبات منتظمة، مكونة بلورة غروانية . قد تظهر هذه الترتيبات خصائص فيزيائية أصلية، مثل تلك التي لوحظت في البلورات الفوتونية . [91] [92]

إنتاج

يمكن إنشاء الجسيمات النانوية الاصطناعية من أي مادة صلبة أو سائلة، بما في ذلك المعادن والمواد العازلة وأشباه الموصلات . قد تكون متجانسة داخليًا أو غير متجانسة، على سبيل المثال مع بنية قلب وقشرة. [86] [87] [88] [93]

هناك عدة طرق لإنشاء الجسيمات النانوية، بما في ذلك تكثيف الغاز ، والتآكل ، والترسيب الكيميائي ، [94] وزرع الأيونات ، والتحلل الحراري ، والتوليف الحراري المائي ، والتخليق الحيوي. [95]

ميكانيكي

يمكن طحن الجسيمات الصلبة القابلة للتفتيت على نطاق واسع أو صغير في مطحنة كرات أو مطحنة كرات كوكبية أو آلية أخرى لتقليل الحجم حتى يصبح عدد كافٍ منها في نطاق الحجم النانوي. يمكن تصنيف المسحوق الناتج عن طريق الهواء لاستخراج الجسيمات النانوية. [96] [97] [98]

تحلل البوليمرات الحيوية

يمكن تفكيك البوليمرات الحيوية مثل السليلوز أو اللجنين أو الكيتين أو النشا إلى كتل البناء النانوية الفردية الخاصة بها، للحصول على ألياف متباينة الخواص أو جسيمات نانوية تشبه الإبر. يتم تفكيك البوليمرات الحيوية ميكانيكيًا بالاشتراك مع الأكسدة الكيميائية أو المعالجة الأنزيمية لتعزيز التفكك، أو التحلل المائي باستخدام الحمض . [ بحاجة لمصدر ]

التحلل الحراري

هناك طريقة أخرى لإنشاء الجسيمات النانوية وهي تحويل مادة أولية مناسبة، مثل الغاز (مثل الميثان) أو الهباء الجوي ، إلى جزيئات صلبة عن طريق الاحتراق أو التحلل الحراري . هذا تعميم لحرق الهيدروكربونات أو الأبخرة العضوية الأخرى لتوليد السخام . غالبًا ما ينتج عن التحلل الحراري التقليدي تجمعات وتجمعات بدلاً من جزيئات أولية مفردة. يمكن تجنب هذا الإزعاج عن طريق التحلل الحراري برش فوهة بالموجات فوق الصوتية ، حيث يتم دفع السائل الأولي عبر فتحة تحت ضغط مرتفع. [ بحاجة لمصدر ]

التكثيف من البلازما

يمكن إنشاء جسيمات نانوية من المعادن النقية والأكاسيد والكربيدات والنتريدات ، [ 99] عن طريق تبخير مادة أولية صلبة باستخدام بلازما حرارية ثم تكثيف البخار بالتمدد أو الإخماد في غاز أو سائل مناسب. يمكن إنتاج البلازما عن طريق نفث التيار المستمر أو القوس الكهربائي أو الحث بالترددات الراديوية (RF) . يمكن أن تصل البلازما الحرارية إلى درجات حرارة 10.000 كلفن وبالتالي يمكنها أيضًا تصنيع مساحيق نانوية ذات نقاط غليان عالية جدًا. يمكن تبخير الأسلاك المعدنية بطريقة الأسلاك المتفجرة .

في مشاعل البلازما الحثية بتردد الراديو، يتم توصيل الطاقة بالبلازما من خلال المجال الكهرومغناطيسي الناتج عن ملف الحث. لا يتلامس غاز البلازما مع الأقطاب الكهربائية، وبالتالي يتم القضاء على مصادر التلوث المحتملة والسماح بتشغيل مثل هذه المشاعل البلازمية مع مجموعة واسعة من الغازات بما في ذلك الأجواء الخاملة والمختزلة والمؤكسدة وغيرها من الأجواء المسببة للتآكل. يتراوح تردد التشغيل عادة بين 200 كيلو هرتز و40 ميجا هرتز. تعمل وحدات المختبر بمستويات طاقة تتراوح بين 30-50 كيلو واط، في حين تم اختبار الوحدات الصناعية واسعة النطاق بمستويات طاقة تصل إلى 1 ميجا واط. نظرًا لأن وقت إقامة قطرات التغذية المحقونة في البلازما قصير جدًا، فمن المهم أن تكون أحجام القطرات صغيرة بما يكفي للحصول على تبخر كامل. [ بحاجة لمصدر ]

تكاثف الغاز الخامل

تُستخدم عملية تكثيف الغاز الخامل بشكل متكرر لإنتاج جسيمات نانوية معدنية. يتم تبخير المعدن في غرفة مفرغة تحتوي على جو مخفض من الغاز الخامل. [100] يؤدي تكثيف بخار المعدن المشبع إلى إنشاء جسيمات بحجم النانومتر، والتي يمكن جرها في تيار الغاز الخامل وترسيبها على ركيزة أو دراستها في الموقع. استندت الدراسات المبكرة على التبخر الحراري. [100] يسمح استخدام الرش المغناطيسي لإنشاء بخار المعدن بتحقيق غلات أعلى. [101] يمكن تعميم الطريقة بسهولة على جسيمات النانو السبائكية عن طريق اختيار الأهداف المعدنية المناسبة. يؤدي استخدام مخططات النمو المتتالية، حيث تنتقل الجسيمات عبر بخار معدني ثانٍ، إلى نمو هياكل اللب والقشرة (CS). [102] [103] [104] [93]

طريقة التحليل الإشعاعي

أ) صورة مجهر إلكتروني ناقل (TEM) لجسيمات نانوية من الهايدروجين نمت عن طريق تكثيف الغاز الخامل بالرش المغناطيسي (ملحق: توزيع الحجم) [105] و ب) رسم خرائط الأشعة السينية المشتتة للطاقة (EDX) لجسيمات نانوية من النيكل والنيكل والنحاس. [103]

يمكن أيضًا تكوين الجسيمات النانوية باستخدام كيمياء الإشعاع . يمكن أن يؤدي التحليل الإشعاعي من أشعة جاما إلى إنشاء جذور حرة نشطة بقوة في المحلول. تستخدم هذه التقنية البسيطة نسبيًا عددًا أدنى من المواد الكيميائية. بما في ذلك الماء، والملح المعدني القابل للذوبان، ومزيل الجذور (غالبًا الكحول الثانوي)، ومادة فعالة بالسطح (عامل تغطية عضوي). مطلوب جرعات جاما عالية في حدود 10 4 جراي . في هذه العملية، ستؤدي الجذور المختزلة إلى إسقاط الأيونات المعدنية إلى حالة التكافؤ الصفري. ستتفاعل المادة الكيميائية الكاسح بشكل تفضيلي مع الجذور المؤكسدة لمنع إعادة أكسدة المعدن. بمجرد الوصول إلى حالة التكافؤ الصفري، تبدأ ذرات المعدن في الاندماج في جزيئات. يحيط عامل فعال بالسطح الكيميائي بالجسيم أثناء التكوين وينظم نموه. في تركيزات كافية، تظل جزيئات العامل الفعال بالسطح ملتصقة بالجسيم. هذا يمنعه من التفكك أو تكوين مجموعات مع جزيئات أخرى. يسمح تكوين الجسيمات النانوية باستخدام طريقة التحليل الإشعاعي بتخصيص حجم الجسيمات وشكلها عن طريق ضبط تركيزات المواد الأولية وجرعة جاما. [106]

الكيمياء الرطبة

يمكن إنشاء جسيمات نانوية من مواد معينة من خلال عمليات كيميائية "رطبة"، حيث يتم خلط محاليل المركبات المناسبة أو معالجتها بطريقة أخرى لتشكيل راسب غير قابل للذوبان من المادة المطلوبة. يتم ضبط حجم جسيمات المادة الأخيرة من خلال اختيار تركيز الكواشف ودرجة حرارة المحاليل، ومن خلال إضافة عوامل خاملة مناسبة تؤثر على اللزوجة ومعدل انتشار السائل. مع معايير مختلفة، قد تنتج نفس العملية العامة هياكل نانوية أخرى من نفس المادة، مثل الهلام الهوائي والشبكات المسامية الأخرى. [107]

يتم بعد ذلك فصل الجسيمات النانوية المتكونة بهذه الطريقة عن المذيب والمنتجات الثانوية القابلة للذوبان للتفاعل من خلال مزيج من التبخر والترسيب والطرد المركزي والغسيل والترشيح . بدلاً من ذلك، إذا كان من المفترض ترسيب الجسيمات على سطح بعض الركيزة الصلبة، فيمكن طلاء المحاليل الأولية على هذا السطح عن طريق الغمس أو الطلاء الدوراني ، ويمكن إجراء التفاعل في مكانه. [ بحاجة لمصدر ]

توفر الترسيبات الخالية من الكهرباء فرصة فريدة لنمو الجسيمات النانوية على السطح دون الحاجة إلى طلاء الدوران المكلف أو الترسيب الكهربائي أو الترسيب الفيزيائي للبخار. يمكن لعمليات الترسيب الخالية من الكهرباء تكوين معلقات غروانية من ترسب المعادن أو أكاسيد المعادن المحفزة. يعد تعليق الجسيمات النانوية الناتجة عن هذه العملية مثالاً على الغرواني . ومن الأمثلة النموذجية لهذه الطريقة إنتاج جسيمات نانوية من أكسيد المعدن أو هيدروكسيد عن طريق التحلل المائي لألكوكسيدات المعادن والكلوريدات . [108] [5]

بالإضافة إلى كونها رخيصة ومريحة، فإن الطريقة الكيميائية الرطبة تسمح بالتحكم الدقيق في التركيب الكيميائي للجسيم. حتى الكميات الصغيرة من المواد المحفزة، مثل الأصباغ العضوية والمعادن الأرضية النادرة، يمكن إدخالها في محاليل الكواشف وتنتهي بتشتيتها بشكل موحد في المنتج النهائي. [109] [110]

زرع الأيونات

يمكن استخدام عملية زرع الأيونات لمعالجة أسطح المواد العازلة مثل الياقوت والسيليكا لصنع مركبات ذات تشتتات قريبة من السطح من جسيمات نانوية معدنية أو أكسيدية. [ بحاجة لمصدر ]

الوظيفة

يمكن تغيير العديد من خصائص الجسيمات النانوية، وخاصة الاستقرار والذوبان والنشاط الكيميائي أو البيولوجي، بشكل جذري عن طريق طلائها بمواد مختلفة - وهي العملية التي تسمى الوظيفية . يمكن استخدام المحفزات القائمة على المواد النانوية الوظيفية لتحفيز العديد من التفاعلات العضوية المعروفة. [ مشكوك فيه - ناقش ]

على سبيل المثال، يمكن تثبيت معلقات جسيمات الجرافين عن طريق التوظيف الوظيفي باستخدام مجموعات حمض الجاليك . [111]

بالنسبة للتطبيقات البيولوجية، يجب أن يكون الطلاء السطحي قطبيًا لإعطاء قابلية ذوبان عالية في الماء ومنع تجمع الجسيمات النانوية. في المصل أو على سطح الخلية، تعمل الطلاءات المشحونة للغاية على تعزيز الارتباط غير النوعي، في حين أن البولي إيثيلين جليكول المرتبط بمجموعات الهيدروكسيل أو الميثوكسي الطرفية يصد التفاعلات غير النوعية. [112] [113] من خلال تثبيت مجموعات الثيول على سطح الجسيمات النانوية أو عن طريق طلائها بالثيومرات ، يمكن تقديم خصائص لاصقة (مخاطية) عالية وتعزيز الامتصاص الخلوي. [114]

يمكن ربط الجسيمات النانوية بجزيئات بيولوجية يمكن أن تعمل كعلامات عنوان، وتوجيهها إلى مواقع محددة داخل الجسم [115] أو عضيات محددة داخل الخلية، [116] أو جعلها تتبع على وجه التحديد حركة جزيئات البروتين أو الحمض النووي الريبي الفردية في الخلايا الحية. [117] علامات العنوان الشائعة هي الأجسام المضادة وحيدة النسيلة ، أو الأبتامرات ، أو الستربتافيدين ، أو الببتيدات . يجب أن ترتبط عوامل الاستهداف هذه بشكل مثالي بالجسيم النانوي ويجب أن تكون موجودة بعدد محكوم لكل جسيم نانوي. يمكن للجسيمات النانوية متعددة التكافؤ، التي تحمل مجموعات استهداف متعددة، تجميع المستقبلات، والتي يمكن أن تنشط مسارات الإشارات الخلوية، وتعطي ترسيخًا أقوى. تتجنب الجسيمات النانوية أحادية التكافؤ، التي تحمل موقع ارتباط واحد، [118] [119] [120] التجمع وبالتالي فهي مفضلة لتتبع سلوك البروتينات الفردية.

لقد ثبت أن النشاط التحفيزي ومعدلات التلبيد لمحفز الجسيمات النانوية الوظيفية يرتبط بكثافة عدد الجسيمات النانوية [121]

يمكن أن تساعد الطلاءات التي تحاكي تلك الموجودة في خلايا الدم الحمراء الجسيمات النانوية على التهرب من الجهاز المناعي. [122]

متطلبات التوحيد

تتطلب المعالجة الكيميائية وتركيب المكونات التكنولوجية عالية الأداء للقطاعات الخاصة والصناعية والعسكرية استخدام السيراميك عالي النقاء (سيراميك الأكسيد، مثل أكسيد الألومنيوم أو أكسيد النحاس (II) ) والبوليمرات والسيراميك الزجاجي والمواد المركبة ، مثل كربيدات المعادن ( SiC ) والنتريدات ( نتريدات الألومنيوم ونتريد السيليكون ) والمعادن ( Al و Cu ) واللافلزات ( الجرافيت وأنابيب الكربون النانوية ) والطبقات ( Al + كربونات الألومنيوم وCu + C). في الأجسام المكثفة المكونة من مساحيق دقيقة، غالبًا ما تؤدي أحجام وأشكال الجسيمات غير المنتظمة في المسحوق النموذجي إلى أشكال تعبئة غير موحدة تؤدي إلى اختلافات في كثافة التعبئة في المسحوق المضغوط. [ بحاجة لمصدر ]

يمكن أن يؤدي التكتل غير المنضبط للمساحيق بسبب قوى فان دير فالز الجاذبة أيضًا إلى تباين بنيوي دقيق. ترتبط الضغوط التفاضلية التي تتطور نتيجة للانكماش غير المنتظم للتجفيف بشكل مباشر بالمعدل الذي يمكن به إزالة المذيب ، وبالتالي تعتمد بشكل كبير على توزيع المسامية . ارتبطت مثل هذه الضغوط بالتحول من البلاستيك إلى الهش في الأجسام المتماسكة، ويمكن أن تؤدي إلى انتشار الشقوق في الجسم غير المحروق إذا لم يتم تخفيفها. [123] [124] [125]

بالإضافة إلى ذلك، فإن أي تقلبات في كثافة التعبئة في المادة المضغوطة أثناء تحضيرها للفرن غالبًا ما تتضخم أثناء عملية التلبيد ، مما يؤدي إلى تكثيف غير متجانس. وقد ثبت أن بعض المسام والعيوب البنيوية الأخرى المرتبطة باختلافات الكثافة تلعب دورًا ضارًا في عملية التلبيد من خلال النمو وبالتالي الحد من كثافات النقطة النهائية. كما ثبت أن الضغوط التفاضلية الناشئة عن التكثيف غير المتجانس تؤدي إلى انتشار الشقوق الداخلية، وبالتالي تصبح عيوبًا تتحكم في القوة. [126] [127] [128]

إن تبخر الغاز الخامل وترسيب الغاز الخامل [31] [32] خاليان من العديد من هذه العيوب بسبب طبيعة التقطير (راجع التنقية) للعملية ووجود وقت كافٍ لتكوين جزيئات بلورية مفردة، ومع ذلك فإن رواسبها غير المتجمعة لها توزيع حجم لوغاريتمي طبيعي ، وهو أمر نموذجي مع الجسيمات النانوية. [32] والسبب وراء قدرة تقنيات تبخر الغاز الحديثة على إنتاج توزيع حجم ضيق نسبيًا هو أنه يمكن تجنب التجمع. [32] ومع ذلك، حتى في هذه الحالة، تؤدي أوقات الإقامة العشوائية في منطقة النمو، بسبب مزيج من الانجراف والانتشار، إلى ظهور توزيع الحجم بشكل لوغاريتمي طبيعي. [33]

لذلك، يبدو من المرغوب فيه معالجة مادة بطريقة تجعلها موحدة فيزيائيًا فيما يتعلق بتوزيع المكونات والمسامية، بدلاً من استخدام توزيعات حجم الجسيمات التي من شأنها تعظيم الكثافة الخضراء. يتطلب احتواء مجموعة متجانسة من الجسيمات المتفاعلة بقوة في التعليق التحكم الكامل في القوى بين الجسيمات. توفر الجسيمات النانوية أحادية التشتت والجسيمات الغروية هذه الإمكانية. [129]

التوصيف

تتطلب الجسيمات النانوية متطلبات تحليلية مختلفة عن المواد الكيميائية التقليدية، والتي يعتبر التركيب الكيميائي والتركيز مقاييس كافية لها. تتمتع الجسيمات النانوية بخصائص فيزيائية أخرى يجب قياسها للحصول على وصف كامل، مثل الحجم والشكل وخصائص السطح والبلورية وحالة التشتت . بالإضافة إلى ذلك، يمكن لإجراءات أخذ العينات والمختبرات أن تزعج حالة التشتت أو تحيز توزيع خصائص أخرى. [130] [131] في السياقات البيئية ، يتمثل التحدي الإضافي في أن العديد من الطرق لا يمكنها اكتشاف تركيزات منخفضة من الجسيمات النانوية التي قد يكون لها تأثير ضار. [130] بالنسبة لبعض التطبيقات، يمكن توصيف الجسيمات النانوية في مصفوفات معقدة مثل الماء والتربة والغذاء والبوليمرات والأحبار والمخاليط المعقدة من السوائل العضوية مثل مستحضرات التجميل أو الدم. [132] [133]

هناك عدة فئات عامة من الطرق المستخدمة لتوصيف الجسيمات النانوية. تولد طرق المجهر صورًا لجسيمات نانوية فردية لتوصيف شكلها وحجمها وموقعها. المجهر الإلكتروني ومجهر المسح المجهري هما الطريقتان السائدتان. نظرًا لأن الجسيمات النانوية لها حجم أقل من حد حيود الضوء المرئي ، فإن المجهر الضوئي التقليدي غير مفيد. يمكن ربط المجاهر الإلكترونية بالطرق الطيفية التي يمكنها إجراء تحليل عنصري . طرق المجهر مدمرة ويمكن أن تكون عرضة للقطع الأثرية غير المرغوب فيها من تحضير العينة، أو من هندسة طرف المجس في حالة مجهر المسح المجهري. بالإضافة إلى ذلك، يعتمد المجهر على قياسات الجسيمات الفردية ، مما يعني أنه يجب توصيف أعداد كبيرة من الجسيمات الفردية لتقدير خصائصها الكلية. [130] [132]

يُعد التحليل الطيفي ، الذي يقيس تفاعل الجسيمات مع الإشعاع الكهرومغناطيسي كدالة لطول الموجة ، مفيدًا لبعض فئات الجسيمات النانوية لتحديد التركيز والحجم والشكل. يمكن استخدام مطيافية الأشعة السينية والأشعة فوق البنفسجية المرئية والأشعة تحت الحمراء والرنين المغناطيسي النووي مع الجسيمات النانوية. [134] [130] [132] تُستخدم طرق تشتت الضوء باستخدام ضوء الليزر أو الأشعة السينية أو تشتت النيوترونات لتحديد حجم الجسيمات، حيث تكون كل طريقة مناسبة لنطاقات حجم مختلفة وتراكيب الجسيمات. [130] [132] بعض الطرق المتنوعة هي الرحلان الكهربائي للشحنة السطحية، وطريقة بروناور-إيميت-تيلر لمساحة السطح، وحيود الأشعة السينية للبنية البلورية، [130] بالإضافة إلى مطيافية الكتلة لكتلة الجسيمات، وعدادات الجسيمات لعدد الجسيمات. [132] يمكن استخدام تقنيات الكروماتوغرافيا والطرد المركزي والترشيح لفصل الجسيمات النانوية حسب الحجم أو الخصائص الفيزيائية الأخرى قبل أو أثناء التوصيف. [130 ]

الصحة والسلامة

تشكل الجسيمات النانوية مخاطر محتملة، سواء من الناحية الطبية أو البيئية. [135] [136] [137] [138] ويرجع معظم هذه المخاطر إلى نسبة السطح إلى الحجم العالية، والتي يمكن أن تجعل الجسيمات شديدة التفاعل أو التحفيز . [139] ويُعتقد أيضًا أنها تتجمع على طبقات ثنائية الفوسفوليبيد [140] وتمر عبر الأغشية الخلوية في الكائنات الحية، وتفاعلاتها مع الأنظمة البيولوجية غير معروفة نسبيًا. [141] [142] ومع ذلك، فمن غير المرجح أن تدخل الجسيمات إلى نواة الخلية أو مجمع جولجي أو الشبكة الإندوبلازمية أو غيرها من المكونات الخلوية الداخلية بسبب حجم الجسيمات والتكتل بين الخلايا. [143] وجدت دراسة حديثة تبحث في تأثيرات جسيمات أكسيد الزنك النانوية على الخلايا المناعية البشرية مستويات متفاوتة من القابلية للتسمم الخلوي . [144] هناك مخاوف من أن شركات الأدوية، التي تسعى للحصول على موافقة تنظيمية لإعادة صياغة الأدوية الموجودة على شكل نانوي، تعتمد على بيانات السلامة التي تم إنتاجها أثناء الدراسات السريرية للإصدار السابق قبل إعادة صياغة الدواء. وقد يؤدي هذا إلى تفويت الهيئات التنظيمية، مثل إدارة الغذاء والدواء، للآثار الجانبية الجديدة الخاصة بإعادة صياغة النانو. [145] ومع ذلك، فقد أثبتت أبحاث كثيرة أن جزيئات الزنك النانوية لا يتم امتصاصها في مجرى الدم في الجسم الحي. [146]

وقد أثيرت أيضًا مخاوف بشأن التأثيرات الصحية للجسيمات النانوية القابلة للاستنشاق من عمليات احتراق معينة. [147] [148] وقد أثبتت التحقيقات السريرية المسبقة أن بعض الهياكل النانوية المعدنية النبيلة المستنشقة أو المحقونة تتجنب الثبات في الكائنات الحية. [149] [150] اعتبارًا من عام 2013، كانت وكالة حماية البيئة الأمريكية تحقق في سلامة الجسيمات النانوية التالية: [151]

  • أنابيب الكربون النانوية : للمواد الكربونية مجموعة واسعة من الاستخدامات، بدءًا من المركبات المستخدمة في المركبات والمعدات الرياضية إلى الدوائر المتكاملة للمكونات الإلكترونية. تؤثر التفاعلات بين المواد النانوية مثل أنابيب الكربون النانوية والمواد العضوية الطبيعية بشدة على كل من تجميعها وترسيبها، مما يؤثر بشدة على نقلها وتحويلها وتعرضها في البيئات المائية. في الأبحاث السابقة، أظهرت أنابيب الكربون النانوية بعض التأثيرات السامة التي سيتم تقييمها في مختلف البيئات البيئية في أبحاث السلامة الكيميائية الحالية لوكالة حماية البيئة. ستوفر أبحاث وكالة حماية البيئة البيانات والنماذج وطرق الاختبار وأفضل الممارسات لاكتشاف التأثيرات الصحية الحادة لأنابيب الكربون النانوية وتحديد طرق التنبؤ بها. [151]
  • أكسيد السيريوم : يستخدم أكسيد السيريوم النانوي في الإلكترونيات والإمدادات الطبية الحيوية والطاقة والمواد المضافة للوقود. تنتشر العديد من تطبيقات جسيمات أكسيد السيريوم النانوية المصنعة بشكل طبيعي في البيئة، مما يزيد من خطر التعرض. هناك تعرض مستمر لانبعاثات ديزل جديدة باستخدام إضافات الوقود التي تحتوي على جسيمات نانوية من ثاني أكسيد السيريوم ، والتأثيرات البيئية والصحية العامة لهذه التكنولوجيا الجديدة غير معروفة. تقوم أبحاث السلامة الكيميائية التابعة لوكالة حماية البيئة بتقييم التأثيرات البيئية والبيئية والصحية للمواد المضافة للوقود الديزل المدعومة بتقنية النانو. [151]
  • ثاني أكسيد التيتانيوم : يستخدم ثاني أكسيد التيتانيوم النانوي حاليًا في العديد من المنتجات. واعتمادًا على نوع الجسيم، فقد يوجد في واقيات الشمس ومستحضرات التجميل والدهانات والطلاءات. كما يتم البحث عنه لاستخدامه في إزالة الملوثات من مياه الشرب. [151]
  • نانو سيلفر : يتم دمج نانو سيلفر في المنسوجات والملابس وتغليف الأطعمة وغيرها من المواد للقضاء على البكتيريا. تدرس وكالة حماية البيئة ولجنة سلامة المنتجات الاستهلاكية الأمريكية منتجات معينة لمعرفة ما إذا كانت تنقل جزيئات الفضة بحجم النانو في سيناريوهات العالم الحقيقي. تبحث وكالة حماية البيئة في هذا الموضوع لفهم أفضل لكمية نانو سيلفر التي يتلامس معها الأطفال في بيئاتهم. [151]
  • الحديد: في حين يتم البحث عن الحديد النانوي لاستخدامات عديدة، بما في ذلك "السوائل الذكية" لاستخدامات مثل تلميع البصريات وكمكمل غذائي للحديد يتم امتصاصه بشكل أفضل ، فإن أحد استخداماته الحالية الأكثر بروزًا هو إزالة التلوث من المياه الجوفية. يتم تجريب هذا الاستخدام، بدعم من أبحاث وكالة حماية البيئة، في عدد من المواقع في جميع أنحاء الولايات المتحدة. [151]

أنظمة

اعتبارًا من عام 2016، سجلت وكالة حماية البيئة الأمريكية بشكل مشروط، لمدة أربع سنوات، اثنين فقط من مبيدات الآفات النانوية كمكونات. تميز وكالة حماية البيئة بين المكونات النانوية والأشكال غير النانوية للمكون، ولكن هناك القليل من البيانات العلمية حول التباين المحتمل في السمية. لا تزال بروتوكولات الاختبار بحاجة إلى التطوير. [152]

التطبيقات

باعتبارها الشكل الأكثر شيوعًا للمواد النانوية المستخدمة في المنتجات الاستهلاكية، تتمتع الجسيمات النانوية بمجموعة هائلة من التطبيقات المحتملة والفعلية. يلخص الجدول أدناه الجسيمات النانوية الأكثر شيوعًا المستخدمة في أنواع المنتجات المختلفة المتاحة في الأسواق العالمية.

البحث العلمي على الجسيمات النانوية مكثف لأن لها العديد من التطبيقات المحتملة في الطب السريري وما قبل السريري [153] [154] والفيزياء [155] [156] [157] والبصريات [158] [159] [160] والإلكترونيات. [87] [83] [81] [84] تقدم مبادرة التكنولوجيا النانوية الوطنية الأمريكية تمويلًا حكوميًا يركز على أبحاث الجسيمات النانوية. تم إثبات استخدام الجسيمات النانوية في وسائط كسب الليزر المصنوعة من بولي (ميثيل ميثاكريلات) (PMMA) المضاف إليها صبغة الليزر في عام 2003 وقد ثبت أنها تعمل على تحسين كفاءة التحويل وتقليل تباعد شعاع الليزر. [161] يعزو الباحثون الانخفاض في تباعد الشعاع إلى تحسين خصائص dn / dT للنانوكرومبوسيت العضوي غير العضوي المضاف إليه صبغة. التركيب الأمثل الذي أبلغ عنه هؤلاء الباحثون هو 30٪ وزن / وزن من SiO 2 (~ 12 نانومتر) في PMMA المضاف إليه صبغة. يتم التحقيق في الجسيمات النانوية كنظام محتمل لتوصيل الأدوية. [162] يمكن ربط الأدوية أو عوامل النمو أو الجزيئات الحيوية الأخرى بالجسيمات النانوية للمساعدة في التوصيل المستهدف. [163] يسمح التوصيل بمساعدة الجسيمات النانوية بالتحكم المكاني والزماني للأدوية المحملة لتحقيق النتيجة البيولوجية الأكثر مرغوبية. تتم دراسة الجسيمات النانوية أيضًا للتطبيقات المحتملة كمكملات غذائية لتوصيل المواد النشطة بيولوجيًا، على سبيل المثال العناصر المعدنية . [164]

التعزيز بالبوليمر

تزيد الجسيمات النانوية الطينية، عند دمجها في مصفوفات البوليمر، من التعزيز، مما يؤدي إلى إنتاج بلاستيك أقوى، ويمكن التحقق من ذلك من خلال درجة حرارة انتقال زجاجية أعلى واختبارات أخرى للخصائص الميكانيكية. هذه الجسيمات النانوية صلبة، وتمنح خصائصها للبوليمر (البلاستيك). كما تم ربط الجسيمات النانوية بألياف النسيج من أجل إنشاء ملابس ذكية وعملية. [165]

موالف خصائص السائل

إن إدراج الجسيمات النانوية في وسط صلب أو سائل يمكن أن يغير بشكل كبير خصائصه الميكانيكية، مثل المرونة، اللدونة، اللزوجة، قابلية الانضغاط. [166] [167]

التحفيز الضوئي

نظرًا لأن حجم الجسيمات النانوية أصغر من أطوال موجات الضوء المرئي، فيمكن تشتيتها في وسائط شفافة دون التأثير على شفافيتها عند تلك الأطوال الموجية. يتم استغلال هذه الخاصية في العديد من التطبيقات، مثل التحفيز الضوئي . [ بحاجة لمصدر ]

رصف الطرق

يمكن اعتبار تعديل الأسفلت من خلال الجسيمات النانوية تقنية مثيرة للاهتمام ومنخفضة التكلفة في هندسة رصف الأسفلت والتي توفر آفاقًا جديدة في جعل مواد الأسفلت أكثر متانة. [168]

الطب الحيوي

تُستخدم الجسيمات النانوية في التطبيقات الطبية الحيوية كحاملات للأدوية أو عوامل تباين للتصوير في المجهر. تعد الجسيمات النانوية المتباينة الخواص مرشحًا جيدًا للكشف عن الجزيئات الحيوية . [14] علاوة على ذلك، توفر الجسيمات النانوية لتوصيل الأحماض النووية فرصة غير مسبوقة للتغلب على بعض العيوب المتعلقة بالتوصيل، نظرًا لضبطها مع خصائص فيزيائية وكيميائية متنوعة، يمكن استخدامها بسهولة مع أي نوع من الجزيئات الحيوية/المجموعات للاستهداف الانتقائي. [169]

واقيات الشمس

تمنح جسيمات ثاني أكسيد التيتانيوم النانوية ما يُعرف بتأثير التنظيف الذاتي، والذي يضفي خصائص مفيدة مضادة للماء ومضادة للبكتيريا على الدهانات والمنتجات الأخرى. وقد وجد أن جسيمات أكسيد الزنك النانوية تتمتع بخصائص حجب الأشعة فوق البنفسجية المتفوقة وتستخدم على نطاق واسع في تحضير مستحضرات الوقاية من الشمس ، [170] وهي مستقرة ضوئيًا تمامًا [171] على الرغم من كونها سامة. [172] [173] [174] [175] [176] [177]

المركبات حسب المنطقة الصناعية

المركبات الكيميائية النانوية المتنوعة التي تستخدم عادة في المنتجات الاستهلاكية من قبل القطاعات الصناعية [ بحاجة لمصدر ]
لا. القطاعات الصناعية الجسيمات النانوية
1 زراعة الفضة ، ثاني أكسيد السيليكون ، البوتاسيوم ، الكالسيوم ، الحديد ، الزنك ، الفوسفور ، البورون ، أكسيد الزنك والموليبدينوم
2 السيارات ثاني كبريتيد التنغستن ، ثاني أكسيد السيليكون ، الطين ، ثاني أكسيد التيتانيوم ، الماس ، النحاس ، أكسيد الكوبالت ، أكسيد الزنك ، نتريد البورون ، ثاني أكسيد الزركونيوم ، التنغستن ، أكسيد الألومنيوم جاما، البورون ، البلاديوم ، البلاتين ، أكسيد السيريوم (IV) ، الكارنوبا ، أكسيد الألومنيوم ، الفضة ، كربونات الكالسيوم وسلفونات الكالسيوم
3 بناء ثاني أكسيد التيتانيوم ، ثاني أكسيد السيليكون ، الفضة ، الطين ، أكسيد الألومنيوم ، كربونات الكالسيوم ، هيدرات سيليكات الكالسيوم ، الكربون ، فوسفات الألومنيوم ، أكسيد السيريوم (IV) وهيدروكسيد الكالسيوم
4 مستحضرات التجميل الفضة ، ثاني أكسيد التيتانيوم ، الذهب ، الكربون ، أكسيد الزنك ، ثاني أكسيد السيليكون ، الطين ، سيليكات الصوديوم ، حمض الكوجيك وحمض الهيدروكسي كربوكسيليك
5 الالكترونيات الفضة والألمنيوم وثاني أكسيد السيليكون والبلاديوم​
6 بيئة الفضة ، ثاني أكسيد التيتانيوم ، الكربون ، أكسيد المنغنيز ، الطين ، الذهب والسيلينيوم
7 طعام الفضة ، الطين ، ثاني أكسيد التيتانيوم ، الذهب ، أكسيد الزنك ، ثاني أكسيد السيليكون ، الكالسيوم ، النحاس ، الزنك ، البلاتين ، المنغنيز ، البلاديوم والكربون
8 الأجهزة المنزلية الفضة وأكسيد الزنك وثاني أكسيد السيليكون والماس وثاني أكسيد التيتانيوم
9 الطب [178] الفضة ، الذهب ، هيدروكسيباتيت ، الطين ، ثاني أكسيد التيتانيوم ، ثاني أكسيد السيليكون ، ثاني أكسيد الزركونيوم ، الكربون ، الماس ، أكسيد الألومنيوم وثلاثي فلوريد الإيتربيوم
10 البترول ثاني كبريتيد التنغستن ، أكسيد الزنك ، ثاني أكسيد السيليكون ، الماس ، الطين ، البورون ، نتريد البورون ، الفضة ، ثاني أكسيد التيتانيوم ، التنغستن ، أكسيد الألومنيوم جاما، ثاني كبريتيد الكربون والموليبدينوم
11 الطباعة حبر ، يتم وضعه بواسطة الطابعة على الورق أو أي ركيزة أخرى
12 الطاقات المتجددة التيتانيوم ، البلاديوم ، ثنائي كبريتيد التنغستن ، ثاني أكسيد السيليكون ، الطين ، الجرافيت ، أكسيد الزركونيوم (IV) المستقر باليتريوم ، الكربون، أكسيد السيريوم (IV) المشوب بالجلوتاميك، أكسيد النيكل والكوبالت، أكسيد النيكل (II) ، الروديوم ، أكسيد السيريوم (IV) المشوب بالسم، تيتانات الباريوم والسترونشيوم والفضة
13 الرياضة واللياقة البدنية الفضة وثاني أكسيد التيتانيوم والذهب والطين والكربون​​
14 المنسوجات الفضة ، الكربون ، ثاني أكسيد التيتانيوم ، كبريتيد النحاس ، الطين ، الذهب ، بولي إيثيلين تيريفثالات وثاني أكسيد السيليكون

انظر أيضا

مراجع

  1. ^ وكالة حماية البيئة الأمريكية (): "الوحدة 3: خصائص فئات حجم الجسيمات". من موقع وكالة حماية البيئة على الإنترنت.
  2. ^ abcd Vert M, Doi Y, Hellwich KH, Hess M, Hodge P, Kubisa P, et al. (2012). "Terminology for biorelated polymers and applications (IUPAC Recommendations 2012)". الكيمياء البحتة والتطبيقية . 84 (2): 377–410. doi : 10.1351/PAC-REC-10-12-04 . S2CID  98107080.
  3. ^ Torres-Torres C, López-Suárez A, Can-Uc B, Rangel-Rojo R, Tamayo-Rivera L, Oliver A (24 يوليو 2015). "تأثير كير البصري الجماعي الذي تظهره تكوينات متكاملة من النقاط الكمومية السيليكونية والجسيمات النانوية الذهبية المضمنة في السيليكا المزروعة بالأيونات". تكنولوجيا النانو . 26 (29): 295701. رمز Bibcode : 2015Nanot..26C5701T. doi : 10.1088/0957-4484/26/29/295701. ISSN  0957-4484. PMID  26135968. S2CID  45625439.
  4. ^ Shishodia S, Chouchene B, Gries T, Schneider R (31 أكتوبر 2023). "أشباه الموصلات المختارة I-III-VI2: التركيب والخصائص والتطبيقات في الخلايا الكهروضوئية". Nanomaterials . 13 (21): 2889. doi : 10.3390/nano13212889 . ISSN  2079-4991. PMC 10648425. PMID  37947733 .
  5. ^ ab Chae SY, Park MK, Lee SK, Kim TY, Kim SK, Lee WI (أغسطس 2003). "إعداد جسيمات نانوية من ثاني أكسيد التيتانيوم يتم التحكم في حجمها واستخلاص أغشية ضوئية شفافة بصريًا". كيمياء المواد . 15 (17): 3326-3331. doi :10.1021/cm030171d.
  6. ^ Jacques Simonis J, Koetzee Basson A (2011). "تقييم مرشح سيراميكي صغير المسام منخفض التكلفة للتخلص من الكائنات الحية الدقيقة المسببة للأمراض الشائعة". فيزياء وكيمياء الأرض، الأجزاء أ/ب/ج . 36 (14-15): 1129-1134. رمز Bibcode :2011PCE....36.1129S. doi :10.1016/j.pce.2011.07.064.
  7. ^ ab Silvera Batista CA, Larson RG, Kotov NA (9 أكتوبر 2015). "عدم الإضافة لتفاعلات الجسيمات النانوية". Science . 350 (6257): 1242477. doi : 10.1126/science.1242477 . PMID  26450215.
  8. ^ Cai W, Nix WD (سبتمبر 2016). عيوب المواد الصلبة البلورية. Cambridge Core. doi :10.1017/cbo9781316389508. ISBN 978-1-107-12313-7تم الاسترجاع بتاريخ 21 مايو 2020 .
  9. ^ Chen CC, Zhu C, White ER, Chiu CY, Scott MC, Regan BC, et al. (أبريل 2013). "التصوير ثلاثي الأبعاد للخلع في جسيم نانوي بدقة ذرية". مجلة نيتشر . 496 (7443): 74–77. رمز Bibcode :2013Natur.496...74C. doi :10.1038/nature12009. PMID  23535594. S2CID  4410909.
  10. ^ Guo D, Xie G, Luo J (8 يناير 2014). "الخصائص الميكانيكية للجسيمات النانوية: الأساسيات والتطبيقات". مجلة الفيزياء د: الفيزياء التطبيقية . 47 (1): 013001. رمز Bibcode : 2014JPhD...47a3001G. doi : 10.1088/0022-3727/47/1/013001 .
  11. ^ خان الأول، سعيد ك، خان الأول (نوفمبر 2019). "الجسيمات النانوية: الخصائص والتطبيقات والسموم". المجلة العربية للكيمياء . 12 (7): 908-931. doi : 10.1016/j.arabjc.2017.05.011 .
  12. ^ كارلتون سي، رابينبيرج إل، فيريرا بي (سبتمبر 2008). "حول تكوين النواة للخلع الجزئي في الجسيمات النانوية". رسائل المجلة الفلسفية . 88 (9-10): 715-724. رمز Bibcode :2008PMagL..88..715C. doi :10.1080/09500830802307641. S2CID  40776948.
  13. ^ "الهياكل النانوية المتباينة الخواص". ميركين . تم الاسترجاع في 22 أغسطس 2021 .
  14. ^ abcd Sajanlal PR, Sreeprasad TS, Samal AK, Pradeep T (16 فبراير 2011). "المواد النانوية المتباينة الخواص: البنية والنمو والتجميع والوظائف". Nano Reviews . 2 : 5883. doi :10.3402/nano.v2i0.5883. ISSN  2000-5121. PMC 3215190 . PMID  22110867.
  15. ^ ab Knauer A, Koehler JM (2016). "شرح الرنين البصري داخل المستوى المعتمد على الحجم لمناشير النانو الفضية المثلثية". الكيمياء الفيزيائية الفيزياء الكيميائية . 18 (23): 15943–15949. رمز Bibcode :2016PCCP...1815943K. doi :10.1039/c6cp00953k. PMID  27241479.
  16. ^ MacNaught, Alan D., Wilkinson, Andrew R., eds. (1997). Compendium of Chemical Terminology: IUPAC Recommendations (2nd ed.). Blackwell Science. ISBN 978-0-86542-684-9.
  17. ^ Alemán JV, Chadwick AV, He J, Hess M, Horie K, Jones RG, et al. (1 January 2007). "تعريفات المصطلحات المتعلقة ببنية ومعالجة المواد الهلامية والشبكات والمواد الهجينة غير العضوية والعضوية (توصيات الاتحاد الدولي للكيمياء البحتة والتطبيقية 2007)". الكيمياء البحتة والتطبيقية 79 (10): 1801–1829. doi : 10.1351/pac200779101801 . S2CID  97620232.
  18. ^ "ISO/TS 80004-2: Nanotechnologies Vocabulary Part 2: Nano-objects". المنظمة الدولية للمعايير . 2015. تم الاسترجاع في 18 يناير 2018 .
  19. ^ Fahlman, BD (2007). كيمياء المواد. Springer. ص 282-283. ISBN 978-1-4020-6119-6.
  20. ^ بايس، أ. (2005). اللطافة هي الرب: العلم وحياة ألبرت أينشتاين. دار نشر جامعة أكسفورد. رقم ISBN 978-0-19-280672-7تم الاسترجاع بتاريخ 6 ديسمبر 2016 .
  21. ^ ab Simakov SK (2018). "نشأة الماس بحجم النانو والميكرون في الطبيعة: نظرة عامة". Geoscience Frontiers . 9 (6): 1849–1858. Bibcode :2018GeoFr...9.1849S. doi : 10.1016/j.gsf.2017.10.006 .
  22. ^ Simakov SK, Kouchi A, Scribano V, Kimura Y, Hama T, Suzuki N, et al. (2015). "اكتشاف الماس النانوي في زينوليثات الوشاح الضحلة في هيبلين". التقارير العلمية . 5 : 10765. رمز Bibcode : 2015NatSR...510765S. doi : 10.1038/srep10765 . PMC 5377066. PMID  26030133 .
  23. ^ Plane JM (2012). "الغبار الكوني في الغلاف الجوي للأرض". مراجعات الجمعية الكيميائية . 41 (19): 6507–6518. Bibcode :2012ChSRv..41.6507P. doi : 10.1039/C2CS35132C . PMID  22678029.
  24. ^ زوك إتش إيه (2001). "قياسات المركبات الفضائية لتدفق الغبار الكوني". في بيكر-إيرينبرينك بي، شمتز بي (المحرران). تراكم المادة خارج الأرض طوال تاريخ الأرض . بوسطن، ماساتشوستس: سبرينغر. ص 75-92. doi :10.1007/978-1-4419-8694-8_5. ISBN 978-1-4613-4668-5.
  25. ^ "الخط الزمني لتكنولوجيا النانو | نانو". www.nano.gov . تم الاسترجاع في 12 ديسمبر 2016 .
  26. ^ Reiss G, Hutten A (2010). "Magnetic Nanoparticles". In Sattler KD (ed.). Handbook of Nanophysics: Nanoparticles and Quantum Dots . CRC Press. pp. 2 1. ISBN 978-1-4200-7545-8.
  27. ^ خان ف. أ. (2012). أساسيات التكنولوجيا الحيوية. دار نشر سي آر سي. ص. 328. رقم ISBN 978-1-4398-2009-4.
  28. ^ فاراداي، مايكل (1857). "العلاقات التجريبية بين الذهب (والمعادن الأخرى) والضوء". فل. ترانس. آر. سوسي. لندن . 147 : 145 181. رمز Bibcode :1857RSPT..147..145F. doi : 10.1098/rstl.1857.0011 .
  29. ^ Beilby GT (31 يناير 1904). "تأثير الحرارة والمذيبات على الأغشية الرقيقة من المعدن". وقائع الجمعية الملكية في لندن . 72 (477-486): 226-235. Bibcode :1903RSPS...72..226B. doi : 10.1098/rspl.1903.0046 .
  30. ^ Turner, T. (1908). "Transparent Silver and Other Metallic Films". Proceedings of the Royal Society A. 81 ( 548): 301–310. Bibcode :1908RSPSA..81..301T. doi : 10.1098/rspa.1908.0084 . JSTOR  93060.
  31. ^ ab Granqvist C, Buhrman R, Wyns J, Sievers A (1976). "امتصاص الأشعة تحت الحمراء البعيدة في جسيمات الألومنيوم فائقة الدقة". رسائل المراجعة الفيزيائية . 37 (10): 625 629. رمز Bibcode : 1976PhRvL..37..625G. doi : 10.1103/PhysRevLett.37.625.
  32. ^ abcd Hayashi, C., Uyeda, R, Tasaki, A. (1997). Ultra-fin chambers: exploratory science and technology (1997 Translation of the Japan report of the related ERATO Project 1981 86) . Noyes Publications.
  33. ^ ab Kiss LB, Söderlund J, Niklasson GA, Granqvist CG (1 مارس 1999). "نهج جديد لأصل توزيعات الحجم اللوغاريتمي الطبيعي للجسيمات النانوية". Nanotechnology . 10 (1): 25–28. Bibcode :1999Nanot..10...25K. doi :10.1088/0957-4484/10/1/006. S2CID  250854158.
  34. ^ أجام، ما، جو كيو (2007). "تعديل حزمة الإلكترونات للكرات النانوية البوليمرية". مجلة علوم النانو والتكنولوجيا النانوية . 7 (10): 3615-9. doi :10.1166/jnn.2007.814. PMID  18330181.
  35. ^ Kralj S, Makovec D (27 أكتوبر 2015). "التجميع المغناطيسي لمجموعات جسيمات أكسيد الحديد النانوية الفائقة المغناطيسية في سلاسل نانوية وحزم نانوية". ACS Nano . 9 (10): 9700–7. doi :10.1021/acsnano.5b02328. PMID  26394039.
  36. ^ Choy JH, Jang ES, Won JH, Chung JH, Jang DJ, Kim YW (2004). "الطريق المائي الحراري إلى الشعاب المرجانية النانوية والألياف النانوية المحتوية على أكسيد الزنك". Appl. Phys. Lett . 84 (2): 287. Bibcode :2004ApPhL..84..287C. doi :10.1063/1.1639514.
  37. ^ Sun, Y, Xia, Y (2002). "Shape-controlled of gold and silver nanoparticles". Science . 298 (5601): 2176–9. Bibcode :2002Sci...298.2176S. doi :10.1126/science.1077229. PMID  12481134. S2CID  16639413.
  38. ^ Murphy CJ (13 ديسمبر 2002). "علم المواد: مكعبات نانوية وصناديق نانوية". مجلة العلوم . 298 (5601): 2139–2141. doi :10.1126/science.1080007. PMID  12481122. S2CID  136913833.
  39. ^ Dufresne A (يونيو 2013). "Nanocellulose: a new ageless bionanomaterial". Materials Today . 16 (6): 220–227. doi : 10.1016/j.mattod.2013.06.004 .
  40. ^ Le Corre D, Bras J, Dufresne A (10 مايو 2010). "جزيئات النشا النانوية: مراجعة". Biomacromolecules . 11 (5): 1139–1153. doi :10.1021/bm901428y. PMID  20405913.
  41. ^ ab Luchini A, Geho DH, Bishop B, Tran D, Xia C, Dufour RL, et al. (يناير 2008). "جزيئات الهلام المائي الذكية: حصاد المؤشرات الحيوية: تنقية التقارب بخطوة واحدة، واستبعاد الحجم، والحماية من التدهور". Nano Letters . 8 (1): 350–361. Bibcode :2008NanoL...8..350L. doi :10.1021/nl072174l. PMC 2877922. PMID  18076201 .
  42. ^ Gommes CJ (2019). "نضوج أوستوالد للجسيمات النانوية المحصورة: الاقتران الكيميائي الميكانيكي في المسام النانوية". Nanoscale . 11 (15): 7386–7393. doi :10.1039/C9NR01349K. PMID  30938749. S2CID  91189669.
  43. ^ Thanh NT, MacLean N, Mahiddine S (2014). "Mechanisms of nucleation and growth of nanoparticles in solution". Chem. Rev. 114 ( 15): 7610–7630. doi :10.1021/cr400544s. PMID  25003956.
  44. ^ Kulkarni SA, Kadam SS, Meekes H, Stankiewicz AI, Ter Horst JH (2013). "حركية تكوين البلورات من أزمنة الاستحثاث وعرض المنطقة المستقرة". نمو البلورات والتصميم . 13 (6): 2435-2440. doi :10.1021/cg400139t.
  45. ^ فولمر م، ويبر من الألف إلى الياء (1927). “تكوين النواة في الأنظمة المفرطة التشبع”. Zeitschrift für Physikalische Chemie . 125 : 236-242.
  46. ^ LaMer VK, Dinegar RH (1950). "نظرية وإنتاج وآلية تكوين الهيدروسولات أحادية التشتت". مجلة الجمعية الكيميائية الأمريكية . 72 (11): 4847-4854. doi :10.1021/ja01167a001.
  47. ^ Watzky MA, Finke RG (1997). "دراسات حركية وميكانيكية لتكوين مجموعة نانوية من المعادن الانتقالية. آلية جديدة عندما يكون الهيدروجين هو العامل المختزل: تكوين النواة البطيء والمستمر والنمو السريع للسطح التلقائي التحفيزي". J. Am. Chem. Soc . 119 (43): 10382-10400. doi :10.1021/ja9705102.
  48. ^ Whitehead CB, Özkar S, Finke RG (2019). "نموذج لامير لعام 1950 لتكوين الجسيمات من خلال التبلور اللحظي والنمو المتحكم بالانتشار: نظرة تاريخية على أصول النموذج وافتراضاته ومعادلاته وبيانات حركية تكوين الكبريت الأساسية". Chem. Mater . 31 (18): 7116-7132. doi :10.1021/acs.chemmater.9b01273. S2CID  202880673.
  49. ^ Whitehead CB, Özkar S, Finke RG (2021). "نموذج لامير لعام 1950 لتكوين الجسيمات: مراجعة وتحليل نقدي لأساس نظرية النواة والتقلب الكلاسيكية، والنماذج والآليات المتنافسة للتغيرات الطورية وتكوين الجسيمات، ثم تطبيقه على هاليد الفضة، وأشباه الموصلات، والمعادن، وجسيمات أكسيد المعادن النانوية". Mater. Adv . 2 : 186-235. doi : 10.1039/d0ma00439a .
  50. ^ IUPAC ، Compendium of Chemical Terminology ، الطبعة الثانية ("الكتاب الذهبي") (1997). النسخة المصححة على الإنترنت: (2006–) "Ostwald ripening". doi :10.1351/goldbook.O04348
  51. ^ Kulkarni SA, Kadam SS, Meekes H, Stankiewicz AI, Ter Horst JH (2013). "حركية تكوين البلورات من أزمنة الاستحثاث وعرض المنطقة المستقرة". نمو البلورات والتصميم . 13 (6): 2435-2440. doi :10.1021/cg400139t.
  52. ^ Watzky MA, Finke RG (1997). "دراسات حركية وميكانيكية لتكوين مجموعة نانوية من المعادن الانتقالية. آلية جديدة عندما يكون الهيدروجين هو العامل المختزل: تكوين النواة البطيء والمستمر والنمو السريع للسطح التلقائي التحفيزي". J. Am. Chem. Soc . 119 (43): 10382-10400. doi :10.1021/ja9705102.
  53. ^ Hornstein BJ, Finke RG (2004). "دراسات حركية وميكانيكية لعناقيد النانو المعدنية الانتقالية مع التركيز على تكتل العناقيد النانوية: عرض توضيحي لطريقة حركية تسمح بمراقبة جميع المراحل الثلاث لتكوين العناقيد النانوية وشيخوخةها". Chem. Mater . 16 (1): 139-150. doi :10.1021/cm034585i.
  54. ^ Besson C, Finney EE, Finke RG (2005). "آلية التجميع الذاتي لجسيمات النانو المعدنية الانتقالية". J. Am. Chem. Soc . 127 (22): 8179–8184. doi :10.1021/ja0504439. PMID  15926847.
  55. ^ Besson C, Finney EE, Finke RG (2005). "دراسات الحركية والميكانيكية لتكوّن الكتلة النانوية، ونموها، ثم التكتل: آلية أكثر عمومية من أربع خطوات تتضمن تحفيزًا ذاتيًا مزدوجًا". Chem. Mater . 17 (20): 4925-4938. doi :10.1021/cm050207x.
  56. ^ Finney EE, Finke RG (2008). "آلية التحفيز التلقائي المزدوجة ذات الأربع خطوات لتكوين نواة عنقود نانوي معدني انتقالي، ثم النمو، ثم التكتل: دراسات المعادن، والربيطة، والتركيز، ودرجة الحرارة، والاعتماد على المذيبات". Chem. Mater . 20 (5): 1956-1970. doi :10.1021/cm071088j.
  57. ^ Kent PD, Mondloch JE, Finke RG (2014). "آلية من أربع خطوات لتكوين محفزات غير متجانسة ذات جسيمات نانوية مدعومة عند ملامستها للمحلول: تحويل Ir(1,5-COD)Cl/γ-Al2O3 إلى Ir(0)~170/γ-Al2O3". J. Am. Chem. Soc . 136 (5): 1930–1941. doi :10.1021/ja410194r. PMID  24444431.
  58. ^ Thanh NT, MacLean N, Mahiddine S (2014). "Mechanisms of Nucleation and Growth of Nanoparticles in Solution". Chem. Rev. 114 ( 15): 7610–7630. doi :10.1021/cr400544s. PMID  25003956.
  59. ^ Grammatikopoulos P (2019). "النمذجة الذرية للتكوين النووي ونمو الجسيمات النانوية النقية والهجينة عن طريق ترسيب الحزم العنقودية". الرأي الحالي في الهندسة الكيميائية . 23 : 164-173. Bibcode :2019COCE...23..164G. doi : 10.1016/j.coche.2019.04.004 . S2CID  181326215.
  60. ^ Buzea C, Pacheco II, Robbie K (ديسمبر 2007). "المواد النانوية والجسيمات النانوية: المصادر والسمية". Biointerphases . 2 (4): MR17–MR71. arXiv : 0801.3280 . doi :10.1116/1.2815690. PMID  20419892. S2CID  35457219.
  61. ^ ASTM E 2456 06 المصطلحات القياسية المتعلقة بتقنية النانو
  62. ^ Valenti G، Rampazzo R، Bonacchi S، Petrizza L، Marcaccio M، Montalti M، et al. (2016). "التنشيط المتغير يحفز تبديل الآلية في الكيمياء الضوئية المولدة بالكهرباء لجزيئات نانوية من السيليكا ذات الغلاف الأساسي من Ru(bpy)32+". J. Am. Chem. Soc . 138 (49): 15935–15942. doi :10.1021/jacs.6b08239. hdl : 11585/583548 . PMID  27960352.
  63. ^ Vekilov PG (2010). "Nucleation". Crystal Growth & Design . 10 (12): 5007–5019. doi :10.1021/cg1011633. PMC 2995260. PMID  21132117 .
  64. ^ Kulkarni SA, Kadam SS, Meekes H, Stankiewicz AI, Ter Horst JH (2013). "حركية تكوين البلورات من أزمنة الاستحثاث وعرض المنطقة المستقرة". نمو البلورات والتصميم . 13 (6): 2435-2440. doi :10.1021/cg400139t.
  65. ^ Thanh NT, MacLean N, Mahiddine S (2014). "Mechanisms of nucleation and growth of nanoparticles in solution". Chem Rev. 114 ( 15): 7610–7630. doi :10.1021/cr400544s. PMID  25003956.
  66. ^ جوبين، سيرجي ب. (2009). الجسيمات النانوية المغناطيسية . Wiley-VCH. ISBN 978-3-527-40790-3.
  67. ^ Vollath D, Fischer FD, Holec D (23 أغسطس 2018). "طاقة سطح الجسيمات النانوية - تأثير حجم الجسيمات وبنيتها". مجلة بيلشتاين للتكنولوجيا النانوية . 9 : 2265-2276. doi :10.3762/bjnano.9.211. PMC 6122122. PMID 30202695  .
  68. ^ Jiang Q, Liang LH, Zhao DS (يوليو 2001). "انكماش الشبكة والإجهاد السطحي لبلورات النانو fcc". مجلة الكيمياء الفيزيائية ب . 105 (27): 6275-6277. doi :10.1021/jp010995n.
  69. ^ كورتني، توماس هـ. (2000). السلوك الميكانيكي للمواد (الطبعة الثانية). بوسطن: ماكجرو هيل. ISBN 0-07-028594-2. OCLC  41932585.
  70. ^ Ramos M, Ortiz-Jordan L, Hurtado-Macias A, Flores S, Elizalde-Galindo JT, Rocha C, et al. (يناير 2013). "صلابة ومعامل المرونة على جسيمات نانوية ذهبية ذات تماثل سداسي". المواد . 6 (1): 198–205. Bibcode :2013Mate....6..198R. doi : 10.3390/ma6010198 . PMC 5452105. PMID  28809302 .
  71. ^ Oh SH, Legros M, Kiener D, Dehm G (فبراير 2009). "الملاحظة الموضعية لتفكك النواة وهروبها في بلورة ألومنيوم مفردة بحجم دون الميكرومتر". Nature Materials . 8 (2): 95–100. Bibcode :2009NatMa...8...95O. doi :10.1038/nmat2370. PMID  19151703.
  72. ^ فيروز واي ، مورديهاي د (يناير 2016). “نحو قوة عالمية تعتمد على الحجم للجسيمات النانوية المكعبة المتمركزة حول الوجه”. اكتا ماديا . 103 : 433-441. بيب كود :2016AcMat.103..433F. دوى :10.1016/j.actamat.2015.10.027.
  73. ^ Kulik A, Kis A, Gremaud G, Hengsberger S, Luengo G, Zysset P, et al. (2007), Bhushan B (ed.), "Nanoscale Mechanical Properties – Measuring Techniques and Applications", Springer Handbook of Nanotechnology , Springer Handbooks, Springer, ص. 1107–1136, Bibcode :2007shnt.book.1107K, doi :10.1007/978-3-540-29857-1_36, ISBN 978-3-540-29857-1
  74. ^ abcdef Guo D, Xie G, Luo J (8 يناير 2014). "الخصائص الميكانيكية للجسيمات النانوية: الأساسيات والتطبيقات". مجلة الفيزياء د: الفيزياء التطبيقية . 47 (1): 013001. رمز Bibcode : 2014JPhD...47a3001G. doi : 10.1088/0022-3727/47/1/013001 . ISSN  0022-3727.
  75. ^ ab Tan S, Sherman RL, Ford WT (1 أغسطس 2004). "الضغط النانوي للكرات الدقيقة البوليمرية بواسطة المجهر الذري للقوة". Langmuir . 20 (17): 7015–7020. doi :10.1021/la049597c. ISSN  0743-7463. PMID  15301482.
  76. ^ Ouyang Q, Ishida K, Okada K (15 يناير 2001). "التحقيق في الالتصاق الدقيق باستخدام المجهر الذري للقوة". علم السطح التطبيقي . 169–170 (1–2): 644–648. رمز Bibcode :2001ApSS..169..644O. doi :10.1016/S0169-4332(00)00804-7. ISSN  0169-4332.
  77. ^ Larson I, Drummond CJ, Chan DY, Grieser F (1 ديسمبر 1993). "قياسات القوة المباشرة بين أسطح ثاني أكسيد التيتانيوم". مجلة الجمعية الكيميائية الأمريكية . 115 (25): 11885–11890. doi :10.1021/ja00078a029. ISSN  0002-7863.
  78. ^ ab Kappl M, Butt HJ (2002). "تقنية المسبار الغرواني وتطبيقها على قياسات قوة الالتصاق". توصيف الجسيمات وأنظمة الجسيمات . 19 (3): 129–143. doi :10.1002/1521-4117(200207)19:3<129::AID-PPSC129>3.0.CO;2-G. ISSN  1521-4117.
  79. ^ كاسياس جي، بالوماريس-بايز جي بي، رودريغيز لوبيز جيه إل، لوه جيه، بونس أ، إسبارزا آر، وآخرون. (11 ديسمبر 2012). “دراسة TEM في الموقع للسلوك الميكانيكي للجسيمات النانوية المزدوجة”. مجلة فلسفية . 92 (35): 4437-4453. بيب كود :2012PMag...92.4437C. دوى :10.1080/14786435.2012.709951. ردمك  1478-6435. S2CID  137390443.
  80. ^ ab Buffat P, Borel JP (1976). "تأثير الحجم على درجة حرارة انصهار جزيئات الذهب". Physical Review A. 13 ( 6): 2287–2298. Bibcode :1976PhRvA..13.2287B. doi :10.1103/PhysRevA.13.2287.
  81. ^ abc Hewakuruppu YL, Dombrovsky LA, Chen C, Timchenko V, Jiang X, Baek S, et al. (2013). "طريقة "مسبار المضخة" البلازمونية لدراسة السوائل النانوية شبه الشفافة". البصريات التطبيقية . 52 (24): 6041–50. Bibcode :2013ApOpt..52.6041H. doi :10.1364/AO.52.006041. PMID  24085009.
  82. ^ وو جيه، يو بي، سوشا ايه اس، سابلون كيه ايه، تشن اتش، تشو زد، وآخرون (1 أبريل 2015). "تعزيز كفاءة النطاق العريض في الخلايا الشمسية ذات النقاط الكمومية المقترنة بالنجوم النانوية البلازمونية متعددة الأشواك". نانو إنيرجي . 13 : 827–835. رمز Bibcode :2015NEne...13..827W. doi :10.1016/j.nanoen.2015.02.012. S2CID  98282021.
  83. ^ ab Taylor RA, Otanicar T, Rosengarten G (2012). "تحسين المرشح البصري القائم على السوائل النانوية لأنظمة PV/T". الضوء: العلوم والتطبيقات . 1 (10): e34. Bibcode :2012LSA.....1E..34T. doi : 10.1038/lsa.2012.34 .
  84. ^ ab Taylor RA, Otanicar TP, Herukerrupu Y, Bremond F, Rosengarten G, Hawkes ER, et al. (2013). "جدوى المرشحات البصرية القائمة على السوائل النانوية". Applied Optics . 52 (7): 1413–22. Bibcode :2013ApOpt..52.1413T. doi :10.1364/AO.52.001413. hdl : 1959.4/unsworks_57107 . PMID  23458793.
  85. ^ Taylor RA, Phelan PE, Otanicar TP, Adrian R, Prasher R (2011). "توصيف الخصائص البصرية للسوائل النانوية: نحو مجمعات شمسية فعالة ذات امتصاص مباشر". Nanoscale Research Letters . 6 (1): 225. Bibcode :2011NRL.....6..225T. doi : 10.1186/1556-276X-6-225 . PMC 3211283. PMID  21711750 .
  86. ^ ab Valenti G, Rampazzo E, Kesarkar S, Genovese D, Fiorani A, Zanut A, et al. (2018). "الكيمياء الضوئية المولدة بالكهرباء من الجسيمات النانوية القائمة على معقدات معدنية لتطبيقات أجهزة الاستشعار شديدة الحساسية". مراجعات تنسيق الكيمياء . 367 : 65-81. doi : 10.1016/j.ccr.2018.04.011. hdl : 11585/653909 . S2CID  103192810.
  87. ^ abc Taylor R, Coulombe S, Otanicar T, Phelan P, Gunawan A, Lv W, et al. (2013). "جسيمات صغيرة وتأثيرات كبيرة: مراجعة للتطبيقات المتنوعة للسوائل النانوية". مجلة الفيزياء التطبيقية . 113 (1): 011301–011301–19. Bibcode :2013JAP...113a1301T. doi : 10.1063/1.4754271 .
  88. ^ ab Ghosh Chaudhuri R, Paria S (11 أبريل 2012). "جسيمات نانوية أساسية/غلافية: الفئات، الخصائص، آليات التركيب، التوصيف، والتطبيقات". المراجعات الكيميائية . 112 (4): 2373–2433. doi :10.1021/cr100449n. PMID  22204603.
  89. ^ Loo JF, Chien YH, Yin F, Kong SK, Ho HP, Yong KT (ديسمبر 2019). "جسيمات نانوية للتحويل التصاعدي والتحويل التنازلي للفوتونيات الحيوية والطب النانوي". مراجعات تنسيق الكيمياء . 400 : 213042. doi : 10.1016/j.ccr.2019.213042. S2CID  203938224.
  90. ^ Yu P, Yao Y, Wu J, Niu X, Rogach AL, Wang Z (ديسمبر 2017). "تأثيرات الجسيمات النانوية ذات النواة المعدنية البلازمونية والقشرة العازلة على تعزيز امتصاص الضوء عريض النطاق في الخلايا الشمسية ذات الأغشية الرقيقة". التقارير العلمية . 7 (1): 7696. رمز Bibcode :2017NatSR...7.7696Y. doi :10.1038/s41598-017-08077-9. PMC 5550503. PMID  28794487 .
  91. ^ Whitesides, GM, et al. (1991). "التجميع الذاتي الجزيئي والكيمياء النانوية: استراتيجية كيميائية لتخليق البنى النانوية". مجلة العلوم . 254 (5036): 1312–1319. رمز Bibcode :1991Sci...254.1312W. doi :10.1126/science.1962191. PMID  1962191.
  92. ^ دابس د. م، أكساي آي أي، أكساي (2000). "السيراميك المُجمَّع ذاتيًا". مجلة سنوية للفيزياء والكيمياء . 51 : 601–22. رمز Bibcode : 2000ARPC...51..601D. doi : 10.1146/annurev.physchem.51.1.601. PMID  11031294. S2CID  14113689.
  93. ^ ab Tankard RE, Romeggio F, Akazawa SK, Krabbe A, Sloth OF, Secher NM, et al. (2024). "جسيمات نانوية مستقرة مختارة من AuTiOx لأكسدة CO". الكيمياء الفيزيائية، الفيزياء الكيميائية . 26 (12): 9253-9263. رمز Bibcode : 2024PCCP...26.9253T. doi : 10.1039/D4CP00211C . PMID  38445363.
  94. ^ Anandkumar M, Bhattacharya S, Deshpande AS (2019). "تخليق وتوصيف جسيمات نانوية أحادية الطور من أكسيد الفلوريت متعدد المكونات". RSC Advances . 9 (46): 26825–26830. Bibcode :2019RSCAd...926825A. doi : 10.1039/C9RA04636D . PMC 9070433. PMID  35528557 .
  95. ^ حسيني م، مشرقي م، عشغي ح (2016). "التخليق الحيوي والنشاط المضاد للبكتيريا لجسيمات النانو الذهبية المطلية بإنزيمات الاختزال". رسائل ميكرو ونانو . 11 (9): 484-489. doi :10.1049/mnl.2016.0065. S2CID  89082048.
  96. ^ Saito T, Kimura S, Nishiyama Y, Isogai A (أغسطس 2007). "ألياف السليلوز النانوية المحضرة بواسطة أكسدة السليلوز الأصلي بوساطة TEMPO". Biomacromolecules . 8 (8): 2485–2491. doi :10.1021/bm0703970. PMID  17630692.
  97. ^ Fan Y, Saito T, Isogai A (17 مارس 2010). "شعيرات نانوية فردية من الكيتين تم تحضيرها من الكيتين ألفا المنزوع الأسيتيل جزئيًا عن طريق كاتيونات سطح الألياف". بوليمرات الكربوهيدرات . 79 (4): 1046-1051. doi :10.1016/j.carbpol.2009.10.044.
  98. ^ حبيبي ي (2014). "التطورات الرئيسية في التعديل الكيميائي للسليلوز النانوي". مجلة الكيمياء الاجتماعية . 43 (5): 1519-1542. doi :10.1039/c3cs60204d. PMID  24316693.
  99. ^ Jiayin G، Xiaobao F، Dolbec R، Siwen X، Jurewicz J، Boulos M (أبريل 2010). "تطوير تخليق مسحوق النانو باستخدام البلازما الحثية". علم البلازما والتكنولوجيا . 12 (2): 188-199. Bibcode :2010PlST...12..188G. doi :10.1088/1009-0630/12/2/12. ISSN  1009-0630. S2CID  250860605.
  100. ^ ab Granqvist CG, Buhrman RA (1976). "جسيمات معدنية فائقة الدقة". مجلة الفيزياء التطبيقية . 47 (5): 2200 2219. رمز Bibcode : 1976JAP....47.2200G. doi : 10.1063/1.322870 . S2CID  53659172.
  101. ^ هان هـ، أفيرباك آر إس (1990). "إنتاج مساحيق نانوية بلورية عن طريق الرش المغناطيسي". مجلة الفيزياء التطبيقية . 67 (2): 1113 1115. رمز Bibcode :1990JAP....67.1113H. doi :10.1063/1.345798.
  102. ^ Wang JP, Bai J (2005). "جسيمات نانوية من نوع FeCo Au AgFeCo Au Ag ذات النواة ذات العزم المغناطيسي العالي". Appl. Phys. Lett . 87 : 152502. doi :10.1063/1.2089171.
  103. ^ ab Hennes M, Lotnyk A, Mayr SG (2014). "التوليف بمساعدة البلازما وتوصيف عالي الدقة للجسيمات النانوية المغناطيسية ذات النواة المعدنية ثنائية المعدن المتباينة الخواص". Beilstein J. Nanotechnol . 5 : 466–475. doi :10.3762/bjnano.5.54. PMC 3999878. PMID  24778973 .
  104. ^ Llamosa D, Ruano M, Martínez L, Mayoral A, Roman E, García-Hernández M, et al. (2014). "الخطوة النهائية نحو هندسة مصممة خصيصًا لجسيمات النانو الأساسية والقشرية والأساسية". Nanoscale . 6 (22): 13483–13486. Bibcode :2014Nanos...613483L. doi :10.1039/c4nr02913e. hdl : 10261/182011 . PMID  25180699.
  105. ^ Michelakaki I، Boukos N، Dragatogiannis DA، Stathopoulos S، Charitidis CA، Tsoukalas D (27 يونيو 2018). "تخليق جسيمات النانو من الهافنيوم وأغشية جسيمات النانو من الهافنيوم عن طريق تكثيف الغاز والترسيب النشط". مجلة بيلشتاين للتكنولوجيا النانوية . 9 : 1868-1880. doi :10.3762/bjnano.9.179. PMC 6036986. PMID  30013881 .
  106. ^ Belloni J, Mostafavi M, Remita H, Marignier JL, Delcourt AM (1998). "التوليف المستحث بالإشعاع للتجمعات المعدنية الأحادية والمتعددة والنانوكولويدات". مجلة الكيمياء الجديدة . 22 (11): 1239-1255. doi :10.1039/A801445K.
  107. ^ برينكر، سي جيه، شيرر، جي دبليو (1990). علم السول-جل: فيزياء وكيمياء معالجة السول-جل . أكاديميك بريس. رقم ISBN 978-0-12-134970-7.
  108. ^ Hench LL, West JK (1990). "عملية السول-جل". المراجعات الكيميائية . 90 : 33–72. doi :10.1021/cr00099a003.
  109. ^ Klein L (1994). Sol-Gel Optics: Processing and Applications. Springer Verlag. ISBN 978-0-7923-9424-2تم الاسترجاع بتاريخ 6 ديسمبر 2016 .
  110. ^ كوريو، روبرت، آنه، نجوين ترونج (2009). الكيمياء الجزيئية للمواد النانوية المشتقة من السول-جل. جون وايلي وأولاده. ISBN 978-0-470-72117-9.
  111. ^ Sadri R (15 أكتوبر 2017). "دراسة الاستخدام الصديق للبيئة والسهل لصفائح الجرافين النانوية وتطبيقها في نقل الحرارة بالحمل الحراري". تحويل الطاقة والإدارة . 150 : 26-36. Bibcode :2017ECM...150...26S. doi :10.1016/j.enconman.2017.07.036.
  112. ^ Prime KL, Whitesides GM (1991). "Self-assembled organic monolayers: model systems for study adsorbation of protein at surface". Science . 252 (5009): 1164–7. Bibcode :1991Sci...252.1164P. doi :10.1126/science.252.5009.1164. PMID  2031186. S2CID  26062996.
  113. ^ Liu W, Greytak AB, Lee J, Wong CR, Park J, Marshall LF, et al. (20 January 2010). "Compact Biocompatible Quantum Dots via RAFT-Mediated Synthesis of Imidazole-Based Random Copolymer Ligand". مجلة الجمعية الكيميائية الأمريكية . 132 (2): 472–483. doi :10.1021/ja908137d. PMC 2871316. PMID  20025223 .
  114. ^ Hock N، Racaniello GF، Aspinall S، Denora N، Khutoryanskiy V، Bernkop-Schnürch A (2022). "جسيمات نانوية ثيولية للتطبيقات الطبية الحيوية: محاكاة الخيول العاملة في أجسامنا". Advanced Science . 9 (1): 2102451. doi :10.1002/advs.202102451. PMC 8728822. PMID  34773391 .
  115. ^ Akerman ME, Chan WC, Laakkonen P, Bhatia SN, Ruoslahti E (2002). "استهداف البلورات النانوية في الجسم الحي". وقائع الأكاديمية الوطنية للعلوم في الولايات المتحدة الأمريكية . 99 (20): 12617–12621. Bibcode :2002PNAS...9912617A. doi : 10.1073 /pnas.152463399 . PMC 130509. PMID  12235356.
  116. ^ Hoshino A, Fujioka K, Oku T, Nakamura S, Suga M, Yamaguchi Y, et al. (2004). "النقاط الكمومية المستهدفة للعضيات المعينة في الخلايا الحية". علم الأحياء الدقيقة والمناعة . 48 (12): 985-994. doi : 10.1111/j.1348-0421.2004.tb03621.x . PMID  15611617.
  117. ^ سوزوكي كيه جي، فوجيوارا تي كيه، إيديدين إم، كوسومي إيه (2007). "التجنيد الديناميكي للفوسفوليباز سي في مجموعات مستقبلات مثبتة مؤقتًا مرتبطة بـ GPI يحفز إشارات IP3 Ca2+: دراسة تتبع الجزيء الفردي 2". مجلة علم الأحياء الخلوية . 177 (4): 731-42. doi :10.1083/jcb.200609175. PMC 2064217. PMID 17517965  .
  118. ^ Sung KM, Mosley DW, Peelle BR, Zhang S, Jacobson JM (2004). "تخليق جسيمات نانوية ذهبية أحادية الوظيفة عن طريق تفاعلات الطور الصلب fmoc". مجلة الجمعية الكيميائية الأمريكية . 126 (16): 5064–5. doi :10.1021/ja049578p. PMID  15099078. S2CID  24702517.
  119. ^ Fu A, Micheel CM, Cha J, Chang H, Yang H, Alivisatos AP (2004). "الهياكل النانوية المنفصلة للنقاط الكمومية/الذهب مع الحمض النووي". مجلة الجمعية الكيميائية الأمريكية . 126 (35): 10832–3. doi :10.1021/ja046747x. PMID  15339154.
  120. ^ Howarth M, Liu W, Puthenveetil S, Zheng Y, Marshall LF, Schmidt MM, et al. (2008). "Monovalent, Reduced-size quantum dots for photography receptors on living cells". Nature Methods . 5 (5): 397–9. doi :10.1038/nmeth.1206. PMC 2637151. PMID 18425138  .
  121. ^ Campbell CT (20 أغسطس 2013). "طاقة الجسيمات النانوية المعدنية المدعومة: العلاقات بمعدلات التلبيد والنشاط التحفيزي". Accounts of Chemical Research . 46 (8): 1712–1719. doi :10.1021/ar3003514. ISSN  0001-4842. PMID  23607711.
  122. ^ "الجسيمات النانوية تلعب دور خلايا الدم الحمراء". مؤرشف من الأصل في 1 يوليو 2011. استرجاع 1 يوليو 2011 .
  123. ^ Onoda, GY Jr., Hench, LL, eds. (1979). معالجة السيراميك قبل الحرق . نيويورك: Wiley & Sons. ISBN 978-0-471-65410-0.
  124. ^ Aksay, IA, Lange, FF, Davis, BI (1983). "تجانس مركبات Al2O3-ZrO2 بالترشيح الغرواني". J. Am. Ceram. Soc . 66 (10): C 190. doi :10.1111/j.1151-2916.1983.tb10550.x.
  125. ^ فرانكس، جي في، لانج، إف إف (1996). "التحول من البلاستيك إلى الهش لمساحيق الألومينا المشبعة المضغوطة". مجلة السيراميك الأمريكية . 79 (12): 3161-3168. doi :10.1111/j.1151-2916.1996.tb08091.x.
  126. ^ إيفانز، إيه جي، ودافيدج، آر دبليو (1969). "قوة وكسر أكسيد المغنيسيوم متعدد البلورات الكثيف بالكامل". مجلة فيلسوف . 20 (164): 373 388. رمز Bibcode :1969PMag...20..373E. doi :10.1080/14786436908228708.
  127. ^ إيفانز إيه جي، ودافيدج آر دبليو (1970). "قوة وأكسدة نتريد السيليكون المتفاعل بالتفاعل". مجلة المواد العلمية . 5 (4): 314 325. رمز Bibcode :1970JMatS...5..314E. doi :10.1007/BF02397783. S2CID  137539240.
  128. ^ Lange FF, Metcalf M (يونيو 1983). "Processing-Related Fracture Origins: II, Agglomerate Motion and Cracklike Internal Surfaces Caused by Differential Sintering". مجلة الجمعية الأمريكية للسيراميك . 66 (6): 398–406. doi :10.1111/j.1151-2916.1983.tb10069.x.
  129. ^ إيفانز، إيه جي (1987). "اعتبارات تأثيرات عدم التجانس في عملية التلبيد". مجلة السيراميك الأمريكية . 65 (10): 497-501. doi :10.1111/j.1151-2916.1982.tb10340.x.
  130. ^ abcdefg Hassellöv M, Readman JW, Ranville JF, Tiede K (يوليو 2008). "منهجيات تحليل وتوصيف الجسيمات النانوية في تقييم المخاطر البيئية للجسيمات النانوية المصنعة". علم السموم البيئية . 17 (5): 344-361. رمز Bibcode : 2008Ecotx..17..344H. doi : 10.1007/s10646-008-0225-x. PMID  18483764. S2CID  25291395.
  131. ^ Powers KW, Palazuelos M, Moudgil BM, Roberts SM (يناير 2007). "توصيف حجم وشكل وحالة تشتت الجسيمات النانوية للدراسات السمية". Nanotoxicology . 1 (1): 42–51. doi :10.1080/17435390701314902. S2CID  137174566.
  132. ^ abcde Tiede K, Boxall AB, Tear SP, Lewis J, David H, Hassellöv M (يوليو 2008). "اكتشاف وتوصيف الجسيمات النانوية المصنعة في الغذاء والبيئة" (PDF) . إضافات الغذاء والملوثات: الجزء أ . 25 (7): 795–821. doi :10.1080/02652030802007553. PMID  18569000. S2CID  23910918.
  133. ^ Linsinger TP, Roebben G, Solans C, Ramsch R (January 2011). "مواد مرجعية لقياس حجم الجسيمات النانوية". اتجاهات TrAC في الكيمياء التحليلية . 30 (1): 18–27. doi :10.1016/j.trac.2010.09.005. hdl : 10261/333681 .
  134. ^ Rawat PS, Srivastava R, Dixit G, Asokan K (2020). "التعديلات الهيكلية والوظيفية والمغناطيسية في أكسيد الجرافين والجرافيت بواسطة إشعاع أيون الذهب 100 ميجا إلكترون فولت". فراغ . 182 : 109700. رمز Bibcode : 2020Vacuu.182j9700R. doi : 10.1016/j.vacuum.2020.109700. S2CID  225410221.
  135. ^ Zoroddu MA، Medici S، Ledda A، Nurchi VM، Peana JI، Peana M (31 أكتوبر 2014). "سمية الجسيمات النانوية". الكيمياء الطبية الحالية . 21 (33): 3837–3853. doi :10.2174/0929867321666140601162314. PMID  25306903. S2CID  24001137.
  136. ^ Crisponi, G., Nurchi, VM, Lachowicz, J., Peana, M., Medici, S., Zoroddu, MA (2017). الفصل 18 - سمية الجسيمات النانوية: علم الأسباب والآليات، في الهندسة المعمارية النانوية المضادة للميكروبات . ELSEVIER. ص 511-546. doi :10.1016/B978-0-323-52733-0.00018-5. ISBN 978-0-323-52733-0.
  137. ^ Mnyusiwalla A, Daar AS, Singer PA (1 مارس 2003). "'احترس من الفجوة': العلم والأخلاق في تكنولوجيا النانو" (PDF) . تكنولوجيا النانو . 14 (3): R9–R13. doi :10.1088/0957-4484/14/3/201. S2CID  663082. مؤرشف من الأصل (PDF) في 26 سبتمبر 2020.
  138. ^ "جسيمات نانوية سامة قد تدخل إمدادات الغذاء البشري، دراسة في جامعة ميسوري". جامعة ميسوري . 22 أغسطس 2013. تم الاسترجاع في 23 أغسطس 2013 .
  139. ^ ينغ، جاكي (2001). المواد ذات البنية النانوية. نيويورك: أكاديميك بريس. ISBN 978-0-12-744451-2تم الاسترجاع بتاريخ 6 ديسمبر 2016 .
  140. ^ Noh SY, Nash A, Notman R (2020). "تجمع الجسيمات النانوية المخططة في طبقات ثنائية من الفسفوليبيد المختلطة". Nanoscale . 12 (8): 4868–81. doi :10.1039/c9nr07106g. PMID  31916561. S2CID  210119752.[ رابط ميت دائم ]
  141. ^ تكنولوجيات النانو: 6. ما هي الآثار الضارة المحتملة للجسيمات النانوية؟ europa.eu
  142. ^ ثاك، تي إتش إف، ويب، جيه آر، ناش، إيه، رابابورت، جيه زد، نوتمان، آر. (2013). "نفاذية جسيمات البوليسترين النانوية عبر أغشية ثنائية الطبقات الدهنية النموذجية". مادة ناعمة . 9 (43): 10265 10274. رمز Bibcode :2013SMat....910265T. doi :10.1039/c3sm51225h.
  143. ^ Greulich C, Diendorf J, Simon T, Eggeler G, Epple M, Köller M (يناير 2011). "امتصاص وتوزيع الجسيمات النانوية الفضية داخل الخلايا الجذعية المتوسطة البشرية". Acta Biomaterialia . 7 (1): 347–354. doi :10.1016/j.actbio.2010.08.003. PMID  20709196.
  144. ^ Hanley C, Thurber A, Hanna C, Punnoose A, Zhang J, Wingett DG (ديسمبر 2009). "تأثيرات نوع الخلية وحجم جسيمات أكسيد الزنك النانوية على سمية الخلايا المناعية وتحريض السيتوكين". Nanoscale Research Letters . 4 (12): 1409–1420. Bibcode :2009NRL.....4.1409H. doi : 10.1007/s11671-009-9413-8 . PMC 2894345. PMID  20652105 .
  145. ^ Vines T, Faunce T (2009). "تقييم سلامة وفعالية تكلفة العقاقير النانوية المبكرة". مجلة القانون والطب . 16 (5): 822-45. PMID  19554862.
  146. ^ Benson HA, Sarveiya V, Risk S, Roberts MS (2005). "Influence of anatomical site and topical formula on skin penetration of sunscreens". Therapeutics and Clinical Risk Management . 1 (3): 209–218. PMC 1661631. PMID  18360561 .
  147. ^ هوارد، ف. (2009). "بيان الأدلة: انبعاثات الجسيمات والصحة (تقرير مجلس الإدارة، بشأن منشأة تحويل النفايات إلى طاقة المقترحة في رينغاسكيدي)." تم استرجاعه في 26 أبريل 2011.
  148. ^ Pieters N (مارس 2015). "ضغط الدم والتعرض لتلوث الهواء في نفس اليوم في المدرسة: الارتباطات بالجسيمات الدقيقة النانوية إلى الجسيمية الخشنة لدى الأطفال". Environmental Health Perspectives . 123 (7): 737–742. doi :10.1289/ehp.1408121. PMC 4492263. PMID  25756964 .
  149. ^ Mapanao AK، Giannone G، Summa M، Ermini ML، Zamborlin A، Santi M، et al. (2020). “الحركية الحيوية وإزالة أبنية الذهب فائقة الصغر المستنشقة في النانو”. التقدم النانوي . 2 (9): 3815-3820. بيب كود :2020NanoA...2.3815M. دوى : 10.1039/D0NA00521E . بمك 9417912 . بميد  36132776.
  150. ^ كاسانو د، ماباناو أك، سوما إم، فلاميديس واي، جيانوني جي، سانتي إم، وآخرون. (21 أكتوبر 2019). “السلامة الحيوية والحركية الحيوية للمعادن النبيلة: تأثير طبيعتها الكيميائية”. المواد الحيوية التطبيقية من ACS . 2 (10): 4464-4470. دوى :10.1021/acsabm.9b00630. بميد  35021406. S2CID  204266885.
  151. ^ abcdef "Nanomaterials EPA is Assessing". وكالة حماية البيئة . تم الاسترجاع في 6 فبراير 2013 . المجال العامتتضمن هذه المقالة نصًا من هذا المصدر، والذي ينتمي إلى المجال العام .
  152. ^ سوزان وايلاند وبينيلوبي فينر كريسب. الحد من مخاطر المبيدات الحشرية: نصف قرن من التقدم. رابطة خريجي وكالة حماية البيئة. مارس 2016.
  153. ^ تاي واي، ميدجلي إيه سي (29 مارس 2022)، "الجسيمات النانوية في طب القلب والأوعية الدموية: الاتجاهات في علاج احتشاء عضلة القلب"، المستحضرات الصيدلانية النانوية في الطب التجديدي (طبعة واحدة)، بوكا راتون: مطبعة سي آر سي، ص 303-327، doi :10.1201/9781003153504-17، ISBN 978-1-003-15350-4تم استرجاعه في 23 مايو 2022
  154. ^ Gu X, Liu Z, Tai Y, Zhou Ly, Liu K, Kong D, et al. (1 أبريل 2022). "حاملات الهيدروجيل والجسيمات النانوية لعلاج أمراض الكلى: الاتجاهات والتطورات الأخيرة". التقدم في الهندسة الطبية الحيوية . 4 (2): 022006. Bibcode :2022PBioE...4b2006G. doi :10.1088/2516-1091/ac6e18. ISSN  2516-1091. S2CID  248688540.
  155. ^ Hubler A, Osuagwu O (2010). "البطاريات الكمومية الرقمية: تخزين الطاقة والمعلومات في مصفوفات الأنابيب النانوية المفرغة". Complexity . 15 (5): 48–55. doi : 10.1002/cplx.20306 . S2CID  6994736.
  156. ^ ستيفنسون سي، هابلر أ (2015). "استقرار وموصلية الأسلاك المجمعة ذاتيًا في مجال كهربائي عرضي". مجلة العلوم . 5 : 15044. رمز Bibcode : 2015NatSR...515044S. doi : 10.1038/srep15044. PMC 4604515. PMID  26463476.
  157. ^ Hubler A, Lyon D (2013). "اعتماد حجم الفجوة على القوة العازلة في فجوات الفراغ النانوية". معاملات معهد مهندسي الكهرباء والإلكترونيات للمواد العازلة والعزل الكهربائي . 20 (4): 1467-1471. doi :10.1109/TDEI.2013.6571470. S2CID  709782.
  158. ^ Omidvar A (2016). "الفلورسنت المعزز بالمعادن لأكسيد الجرافين بواسطة جسيمات نانوية من البلاديوم في الجزء الأزرق والأخضر من الطيف". الفيزياء الصينية ب . 25 (11): 118102. رمز Bibcode : 2016ChPhB..25k8102O. doi : 10.1088/1674-1056/25/11/118102. S2CID  125102995.
  159. ^ راشديان في إم (2017). "التحقيق في تأثير الحجم الخارجي لجسيمات النانو الكروية من البلاديوم والذهب". المواد البصرية . 64 : 413-420. رمز Bibcode : 2017OptMa..64..413R. doi : 10.1016/j.optmat.2017.01.014.
  160. ^ Omidvar A (2018). "تحسين الخصائص البصرية غير الخطية لأكسيد الجرافين عن طريق الإصلاح باستخدام جسيمات نانوية من البلاديوم". Physica E: Low-dimensional Systems and Nanostructures . 103 : 239–245. Bibcode :2018PhyE..103..239O. doi :10.1016/j.physe.2018.06.013. S2CID  125645480.
  161. ^ Duarte, FJ , James, RO (2003). "Tunable solid-state lasers incorporating dye-doped polymer-nanoparticle gain media". Opt. Lett . 28 (21): 2088–90. Bibcode :2003OptL...28.2088D. doi :10.1364/OL.28.002088. PMID  14587824.
  162. ^ Singh BN, Prateeksha GV, Chen J, Atanasov AG (2017). "Organic Nanoparticle-Based Combinatory Approaches for Gene Therapy". Trends Biotechnol . 35 (12): 1121–1124. doi :10.1016/j.tibtech.2017.07.010. PMID  28818304..
  163. ^ Wang Z، Wang Z، Lu WW، Zhen W، Yang D، Peng S (أكتوبر 2017). "استراتيجيات المواد الحيوية الجديدة لتوصيل عامل النمو المتحكم به للتطبيقات الطبية الحيوية". NPG Asia Materials . 9 (10): e435. doi : 10.1038/am.2017.171 .
  164. ^ Jóźwik A، Marchewka J، Strzałkowska N، Horbańczuk J، Szumacher-Strabel M، Cieślak A، وآخرون. (11 مايو 2018). "تأثير مستويات مختلفة من جزيئات النحاس والزنك والمنغنيز النانوية في النظام الغذائي للدجاج التركي على نشاط أمينوببتيداز". جزيئات . 23 (5): 1150. دوى : 10.3390 / جزيئات23051150 . بمك 6100587 . بميد  29751626.
  165. ^ "مختبر تكنولوجيا النانو في المنسوجات". nanotextiles.human.cornell.edu . تم الاسترجاع في 6 ديسمبر 2016 .
  166. ^ إيفانز ب (يناير 2018). "التنبؤ بسحب الجسيمات النانوية عند رقم رينولدز منخفض باستخدام نهج حل بولتزمان-بي جي كي المباشر" (PDF) . مجلة الفيزياء الحاسوبية . 352 : 123-141. رمز Bibcode : 2018JCoPh.352..123E. doi : 10.1016/j.jcp.2017.09.038.
  167. ^ حافظي ف، رانسينج آر إس، لويس آر دبليو (14 سبتمبر 2017). "حساب السحب على الأسطوانات النانوية: حساب السحب على الأسطوانات النانوية" (PDF) . المجلة الدولية للطرق العددية في الهندسة . 111 (11): 1025-1046. رمز Bibcode : 2017IJNME.111.1025H. doi : 10.1002/nme.5489. S2CID  125299766.
  168. ^ تشيراجيان جي، ويستوبا إم بي (ديسمبر 2020). "دراسة الشيخوخة بالأشعة فوق البنفسجية على البيتومين المعدل بمركب من الطين وجسيمات نانوية من السيليكا المدخنة". التقارير العلمية . 10 (1): 11216. رمز Bibcode : 2020NatSR..1011216C. doi : 10.1038/s41598-020-68007-0. PMC 7343882. PMID  32641741 .
  169. ^ Mendes, BB, Conniot, J., Avital, A. et al. Nanodelivery of nucleic acid. Nat Rev Methods Primers 2, 24 (2022). https://doi.org/10.1038/s43586-022-00104-y
  170. ^ "واقي الشمس". إدارة الغذاء والدواء الأمريكية . تم استرجاعه في 6 ديسمبر 2016 .
  171. ^ Mitchnick MA, Fairhurst D, Pinnell SR (يناير 1999). "أكسيد الزنك الدقيق للغاية (Z-Cote) كعامل واقي من أشعة الشمس UVA/UVB المستقر للضوء". مجلة الأكاديمية الأمريكية للأمراض الجلدية . 40 (1): 85-90. doi :10.1016/s0190-9622(99)70532-3. PMID  9922017.
  172. ^ Heim J، Felder E، Tahir MN، Kaltbeitzel A، Heinrich UR، Brochhausen C، et al. (21 مايو 2015). “التأثيرات السمية الجينية لجسيمات أكسيد الزنك النانوية”. مقياس النانو . 7 (19): 8931-8. بيب كود :2015نانوس...7.8931هـ. دوى :10.1039/c5nr01167a. بميد  25916659. S2CID  205976044.
  173. ^ وانج بي، تشانغ واي، ماو زد، يو دي، جاو سي (1 أغسطس 2014). "سمية جسيمات أكسيد الزنك النانوية للخلايا البلعمية بسبب امتصاص الخلايا وإطلاق أيونات الزنك داخل الخلايا". مجلة علوم النانو والتكنولوجيا النانوية . 14 (8): 5688-5696. doi :10.1166/jnn.2014.8876. PMID  25935990. S2CID  23744621.
  174. ^ Gosens I, Kermanizadeh A, Jacobsen NR, Lenz AG, Bokkers B, de Jong WH, et al. (2015). "التعرف المقارن على المخاطر من خلال التعرض للرئة بجرعة واحدة من أكسيد الزنك ومواد النانو الفضية في الفئران". PLOS ONE . 10 (5): e0126934. Bibcode :2015PLoSO..1026934G. doi : 10.1371/journal.pone.0126934 . PMC 4429007. PMID  25966284 .
  175. ^ هاناجاتا ن، موريتا هـ (2015). "أيونات الكالسيوم تنقذ الخلايا الظهارية للرئة البشرية من سمية جسيمات أكسيد الزنك النانوية". مجلة العلوم السمية . 40 (5): 625-35. doi : 10.2131/jts.40.625 . PMID  26354379.
  176. ^ كيم واي اتش، كواك كيه ايه، كيم تي اس، سوك جيه اتش، روه اتش اس، لي جيه كيه، وآخرون. (30 يونيو 2015). "اعتلال الشبكية الناجم عن جسيمات أكسيد الزنك النانوية في الفئران التي تم تقييمها بواسطة التصوير المقطعي المحوسب الدقيق والفحص النسيجي". أبحاث السموم . 31 (2): 157-163. رمز Bibcode :2015ToxRe..31..157K. doi :10.5487/TR.2015.31.2.157. PMC 4505346. PMID  26191382 .
  177. ^ Moridian M, Khorsandi L, Talebi AR (2015). "التقييم المورفومتري والقياسي لتأثيرات جسيمات أكسيد الزنك النانوية على أنسجة الخصية لدى الفئران". مجلة براتيسلافا الطبية . 116 (5): 321-325. doi : 10.4149/bll_2015_060 . PMID  25924642.
  178. ^ Salata OV (2004). "تطبيقات الجسيمات النانوية في علم الأحياء والطب". مجلة النانو والتكنولوجيا الحيوية . 2 (1): 3. doi : 10.1186 /1477-3155-2-3 . PMC 419715. PMID  15119954.

قراءة إضافية

  • جاكي واي ينج (2001). المواد النانوية. أكاديميك بريس. ص 5-. ISBN 978-0-12-744451-2.
  • استخدام الجسيمات النانوية في تحويل الطاقة الشمسية ( ScienceDaily ).
  • "الجسيمات النانوية: مراجعة للنظافة المهنية" بقلم آر جيه أيتكين وآخرين. تقرير البحوث التنفيذية للصحة والسلامة رقم 274/2004
  • "EMERGNANO: مراجعة للأبحاث المكتملة والشبه المكتملة في مجالات البيئة والصحة والسلامة في المواد النانوية وتكنولوجيا النانو" بقلم آر جيه أيتكين وآخرين.
  • نقل عالي لـDMA الترادفية لدراسات الجسيمات النانوية بواسطة SEADM، 2014.
يحتوي موقع ويكيبيديا على كتاب حول موضوع: تكنولوجيا النانو
  • صور الجسيمات النانوية من موقع Nanohedron.com
  • محاضرات عن جميع مراحل علم وتكنولوجيا الجسيمات النانوية أرشيف 29 أغسطس 2010 على موقع واي باك مشين
  • ENPRA – تقييم مخاطر الجسيمات النانوية المصنعة مشروع EC FP7 بقيادة معهد الطب المهني
Retrieved from "https://en.wikipedia.org/w/index.php?title=Nanoparticle&oldid=1252439921"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
