المخطط (يُعرف أحيانًا باسم الرسم البياني ) هو تمثيل رسومي لتصور البيانات ، حيث " تمثل البيانات برموز ، مثل الأشرطة في مخطط الأعمدة ، أو الخطوط في مخطط الخط ، أو الشرائح في مخطط الفطيرة ". ^[1] يمكن أن يمثل المخطط بيانات رقمية جدولية أو وظائف أو بعض أنواع هياكل الجودة ويوفر معلومات مختلفة.

مصطلح "الرسم البياني" باعتباره تمثيلًا بيانيًا للبيانات له معاني متعددة:

• مخطط البيانات هو نوع من المخططات أو الرسوم البيانية ، الذي ينظم ويمثل مجموعة من البيانات الرقمية أو النوعية.
• غالبًا ما تُعرف الخرائط المزينة بمعلومات إضافية ( محيط الخريطة ) لغرض محدد بالمخططات، مثل المخطط البحري أو المخطط الجوي ، والتي تنتشر عادةً على عدة أوراق خرائط .
• تُسمى أحيانًا التراكيب الأخرى الخاصة بالمجالات بالمخططات، مثل مخطط الوتر في تدوين الموسيقى أو مخطط التسجيل لشعبية الألبوم.

غالبًا ما تُستخدم المخططات البيانية لتسهيل فهم كميات كبيرة من البيانات والعلاقات بين أجزاء البيانات. يمكن قراءة المخططات البيانية عادةً بشكل أسرع من البيانات الخام. تُستخدم في مجموعة متنوعة من المجالات، ويمكن إنشاؤها يدويًا (غالبًا على ورق الرسم البياني ) أو بواسطة الكمبيوتر باستخدام تطبيق رسم بياني . بعض أنواع المخططات البيانية أكثر فائدة لعرض مجموعة بيانات معينة من غيرها. على سبيل المثال، غالبًا ما يتم عرض البيانات التي تعرض النسب المئوية في مجموعات مختلفة (مثل "راضٍ، غير راضٍ، غير متأكد") في مخطط دائري ، ولكن قد يكون من الأسهل فهمها عند تقديمها في مخطط شريطي أفقي . ^[2] من ناحية أخرى، قد يكون من الأفضل عرض البيانات التي تمثل أرقامًا تتغير على مدار فترة زمنية (مثل "الإيرادات السنوية من 1990 إلى 2000") على شكل مخطط خطي .

يمكن أن يتخذ المخطط مجموعة كبيرة ومتنوعة من الأشكال. ومع ذلك، هناك سمات مشتركة تمنح المخطط القدرة على استخراج المعنى من البيانات.

عادةً ما يتم تمثيل البيانات في المخطط بيانيًا نظرًا لأن البشر يستطيعون استنتاج المعنى من الصور بشكل أسرع من النص. وبالتالي، يُستخدم النص عمومًا فقط لشرح البيانات.

يعد العنوان أحد أهم استخدامات النص في الرسم البياني . يظهر عنوان الرسم البياني عادةً أعلى الرسم البياني الرئيسي ويقدم وصفًا موجزًا ​​لما تشير إليه البيانات الموجودة في الرسم البياني.

غالبًا ما يتم عرض الأبعاد في البيانات على محاور . إذا تم استخدام محور أفقي ومحور رأسي، فيُشار إليهما عادةً باسم المحور السيني والمحور الصادي. سيكون لكل محور مقياس ، يتم الإشارة إليه بتدرجات دورية وعادةً ما يكون مصحوبًا بمؤشرات رقمية أو تصنيفية. سيكون لكل محور عادةً أيضًا تسمية معروضة خارجه أو بجانبه، تصف بإيجاز البعد الممثل. إذا كان المقياس رقميًا، فغالبًا ما يتم إضافة وحدة هذا المقياس إلى التسمية بين قوسين. على سبيل المثال، "المسافة المقطوعة (م)" هي تسمية نموذجية للمحور السيني وتعني أن المسافة المقطوعة، بوحدات الأمتار، مرتبطة بالموضع الأفقي للبيانات داخل الرسم البياني.

داخل الرسم البياني، قد تظهر شبكة من الخطوط للمساعدة في المحاذاة المرئية للبيانات. ويمكن تحسين الشبكة من خلال التأكيد بصريًا على الخطوط عند تدرجات منتظمة أو كبيرة. ثم تسمى الخطوط التي تم التأكيد عليها خطوط الشبكة الرئيسية، والباقي عبارة عن خطوط شبكة ثانوية.

يمكن أن تظهر بيانات الرسم البياني في جميع أنواع التنسيقات وقد تتضمن تسميات نصية فردية تصف البيانات المرتبطة بالموضع المشار إليه في الرسم البياني. قد تظهر البيانات كنقط أو أشكال متصلة أو غير متصلة، وفي أي مجموعة من الألوان والأنماط. بالإضافة إلى ذلك، يمكن وضع الاستنتاجات أو النقاط المهمة مباشرة على الرسم البياني للمساعدة بشكل أكبر في استخراج المعلومات.

عندما تحتوي البيانات التي تظهر في مخطط على متغيرات متعددة، فقد يتضمن المخطط شرحًا توضيحيًا (يُعرف أيضًا باسم المفتاح ). يحتوي الشرح التوضيحي على قائمة بالمتغيرات التي تظهر في المخطط ومثال على ظهورها. تتيح هذه المعلومات تحديد البيانات من كل متغير في المخطط.

This article's factual accuracy is disputed. Relevant discussion may be found on the talk page. Please help to ensure that disputed statements are reliably sourced. (October 2019) (Learn how and when to remove this message)

أربعة من المخططات الأكثر شيوعًا هي:

•
  الهيستوجرام
•
  مخطط شريطي
•
  مخطط دائري
•
  مخطط خطي

يظهر هذا المعرض:

• يتكون الهيستوجرام من ترددات جدولية، تظهر على شكل مستطيلات متجاورة، منصوبة على فترات منفصلة (صناديق)، بمساحة تساوي تردد الملاحظات في الفترة؛ تم تقديمه لأول مرة بواسطة كارل بيرسون. ^[3]
• المخطط الشريطي هو مخطط يحتوي على أشرطة مستطيلة بأطوال تتناسب مع القيم التي تمثلها. يمكن رسم الأشرطة رأسيًا أو أفقيًا. عادةً ما تُنسب أول المخططات الشريطية المعروفة إلى نيكول أورسمي وجوزيف بريستلي وويليام بلاي فير. ^[4]
• يُظهر الرسم البياني الدائري قيم النسب المئوية على هيئة شريحة من الفطيرة؛ وقد قدمه ويليام بلاي فير لأول مرة. ^[5]
• المخطط الخطي هو مخطط تشتت ثنائي الأبعاد للملاحظات المرتبة حيث تكون الملاحظات متصلة وفقًا لترتيبها. عادةً ما يُنسب الفضل في أول مخططات الخطوط المعروفة إلى فرانسيس هاوكسبي ونيكولاس صمويل كروكيوس ويوهان هاينريش لامبرت وويليام بلاي فير. ^[6]

ومن المخططات الشائعة الأخرى:

•

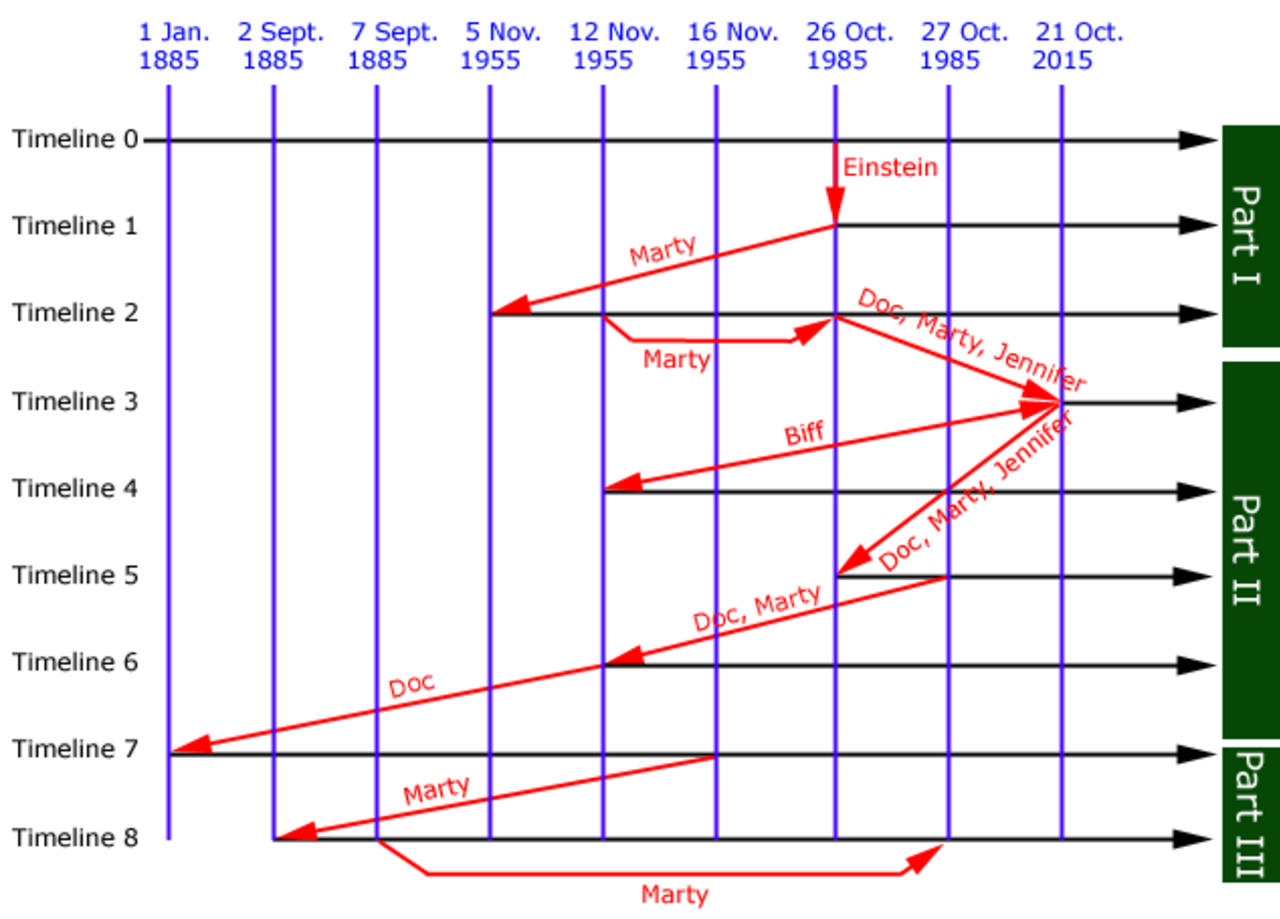

  مخطط الجدول الزمني
•
  المخطط التنظيمي
•
  مخطط الشجرة
•

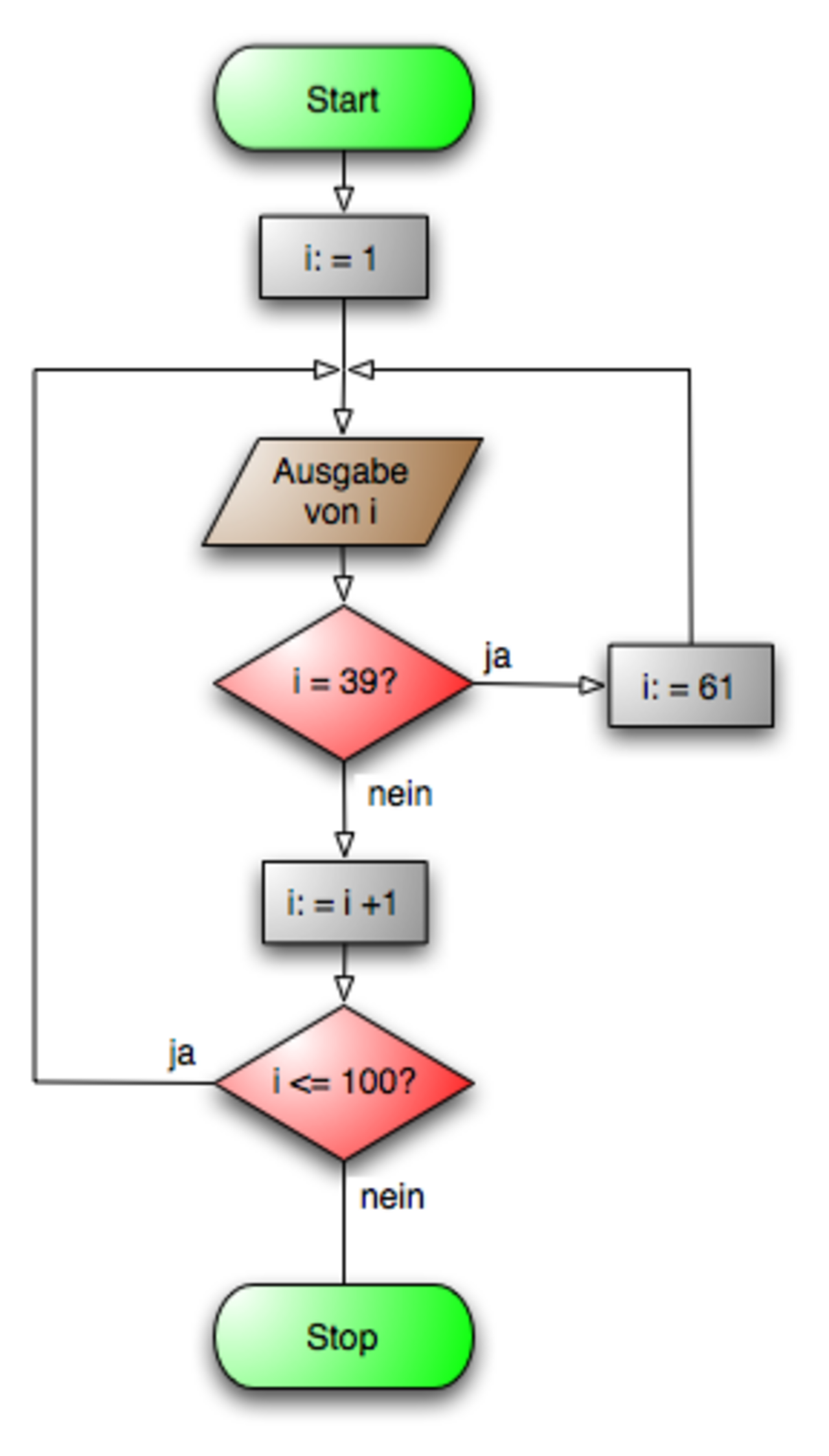

  مخطط التدفق
•
  مخطط المساحة
•

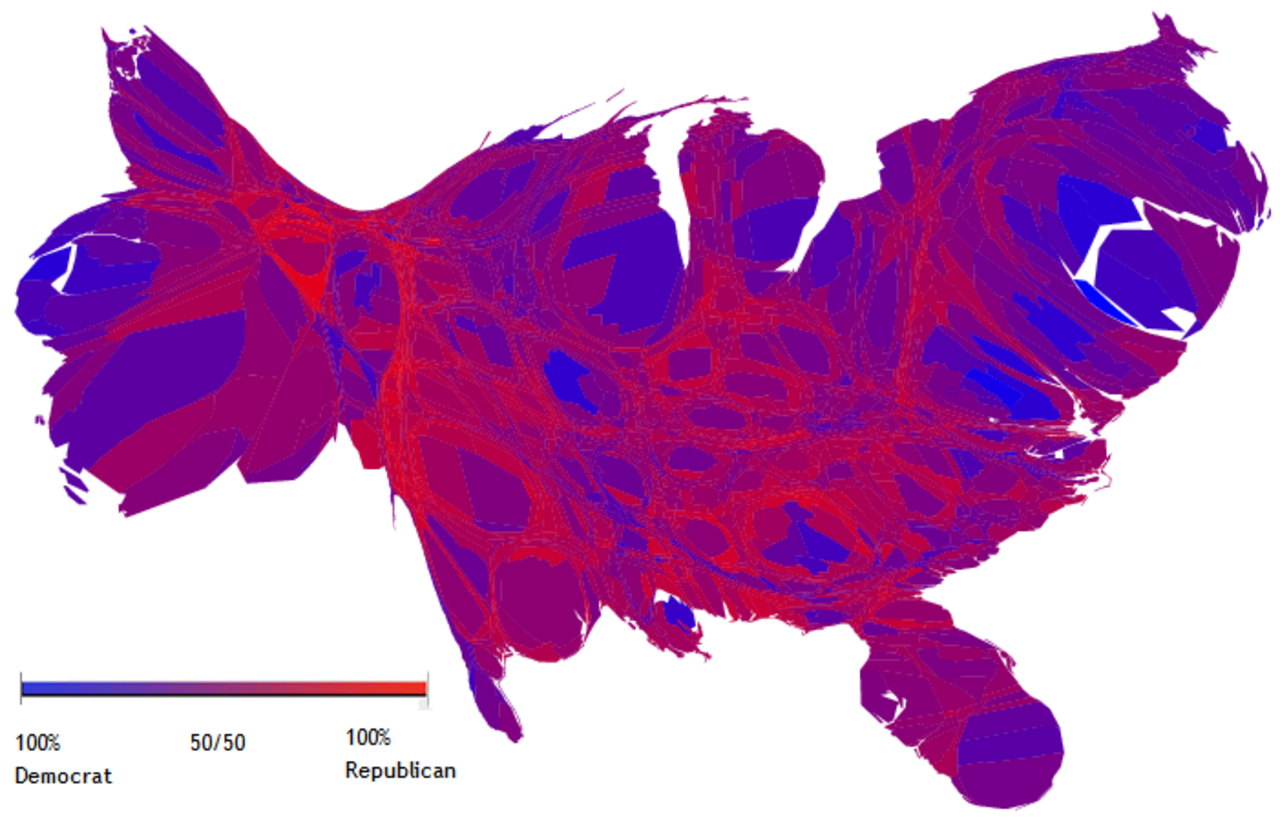

  رسم خرائطي
•
  مخطط شجرة العائلة
•
  شجرة شعاعية

ومن أمثلة المخططات الأقل شيوعًا ما يلي:

•
  مخطط الفقاعات
•
  مخطط المنطقة القطبية
•
  مخطط الشلال
•
  مخطط الرادار
•
  خريطة الشجرة
•
  مخطط التدفق
•
  مخطط الفجوة

يظهر هذا المعرض:

• المخطط الفقاعي هو مخطط تشتت ثنائي الأبعاد حيث يتم تمثيل متغير ثالث بحجم النقاط.
• مخطط المنطقة القطبية ، والذي يُطلق عليه أحيانًا اسم مخطط كوكسكومب، هو شكل متطور من مخطط الفطيرة طورته فلورنس نايتنجيل .
• المخطط الراداري أو "المخطط العنكبوتي" أو "doi" هو مخطط ثنائي الأبعاد لثلاثة أو أكثر من المتغيرات الكمية ممثلة على محاور تبدأ من نفس النقطة.

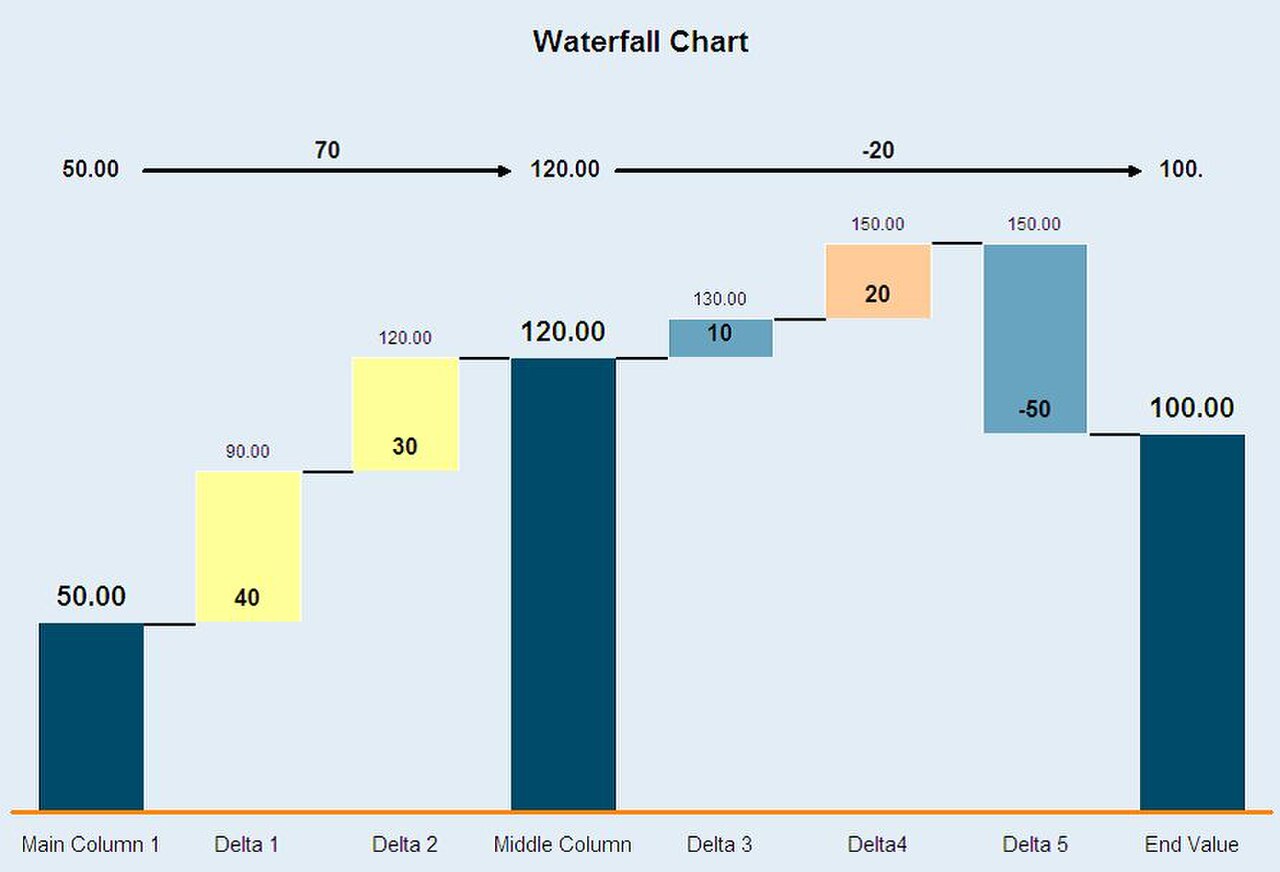

• مخطط الشلال المعروف أيضًا باسم مخطط "المشي"، هو نوع خاص من مخططات الأعمدة العائمة.
• خريطة شجرية حيث تتوافق مساحات المستطيلات مع القيم. ويمكن تمثيل الأبعاد الأخرى باللون أو الصبغة. وتنتقل المساحات الأصغر إلى الزاوية اليمنى السفلية.

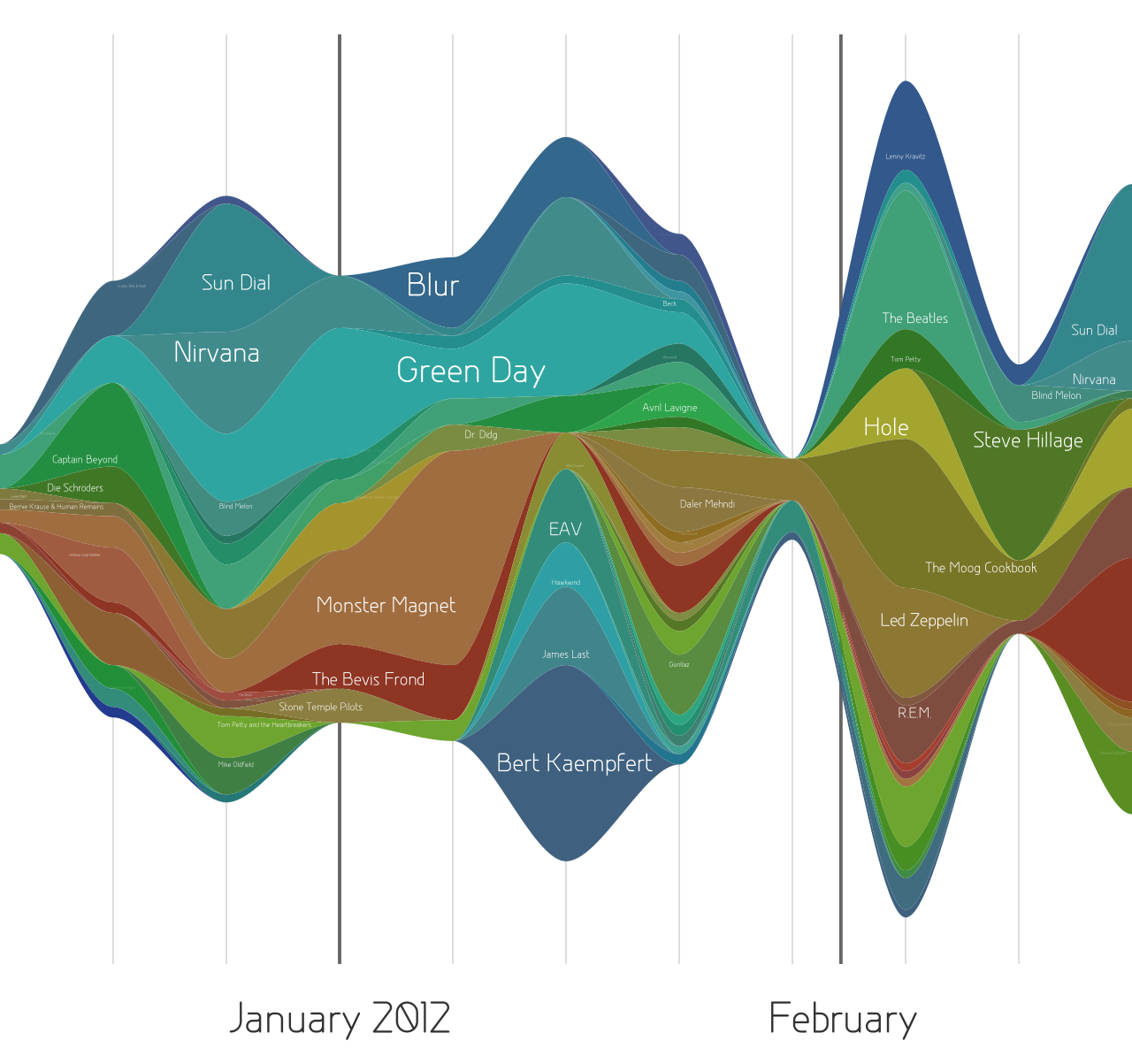

• الرسم البياني التدفقي ، رسم بياني مساحي منحني الخطوط مكدس ومتحرك حول محور مركزي

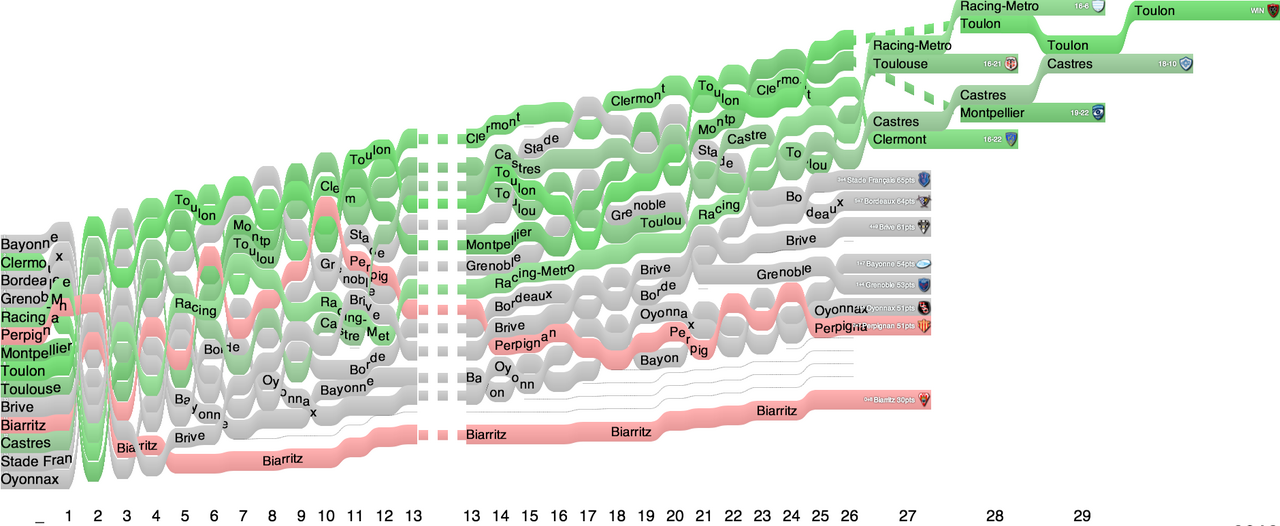

• مخطط الفجوات، وهو مخطط سلسلة زمنية يوضح الفجوات المتطورة والمساواة بين السلاسل. ويمكن تمثيل الأبعاد الأخرى باللون أو الصبغة.

بعض أنواع المخططات لها استخدامات محددة في مجال معين

•
  الرسم البياني للافتتاح - الارتفاع - الانخفاض - الإغلاق
•
  مخطط الشموع
•
  مخطط كاجي
•
  خط متعرج

يظهر هذا المعرض:

• غالبًا ما يتم تصوير أسعار سوق الأوراق المالية باستخدام مخطط افتتاح - ارتفاع - انخفاض - إغلاق مع مخطط شريطي تقليدي للحجم في الأسفل.

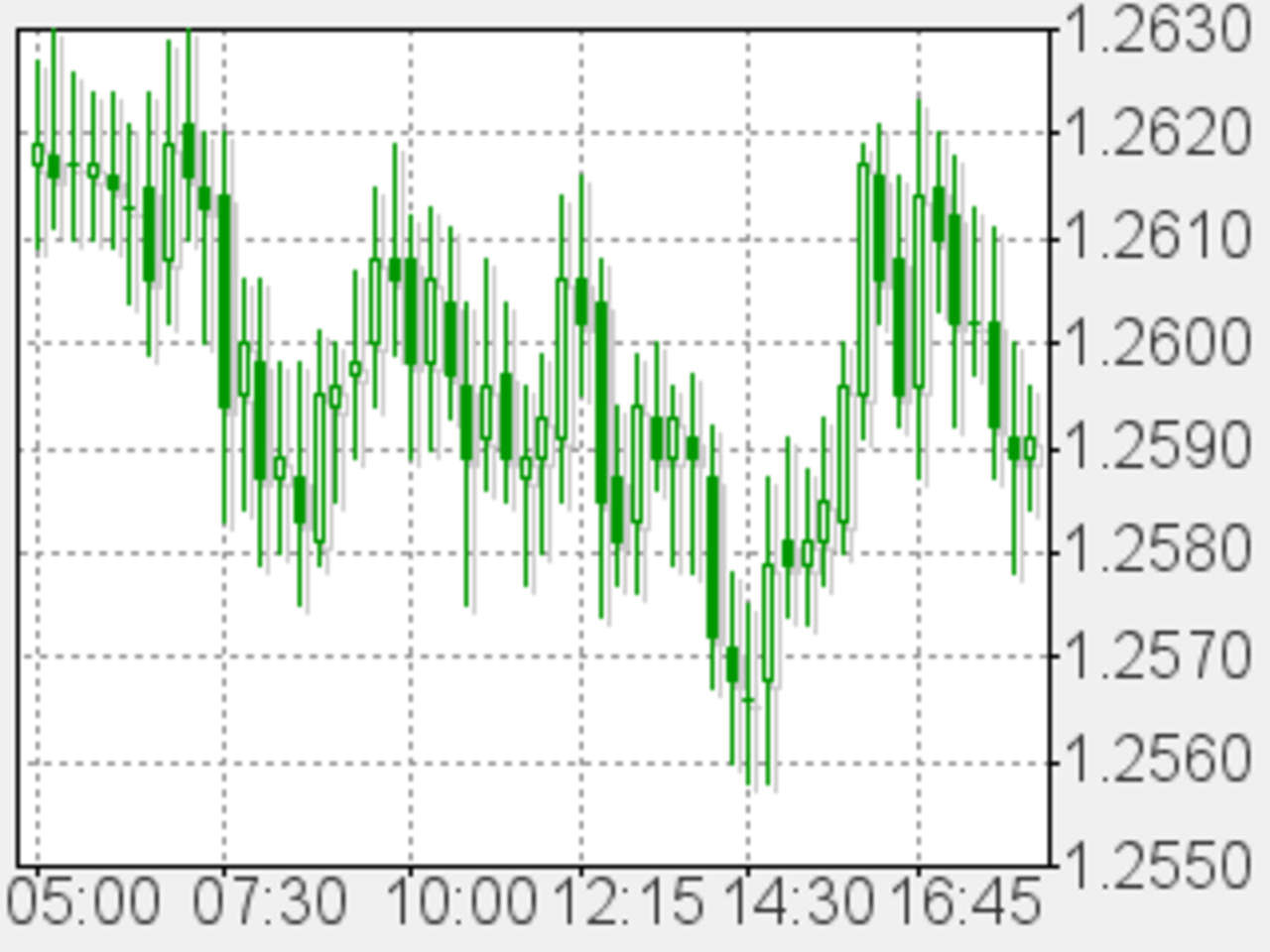

• تعتبر مخططات الشموع نوعًا آخر من المخططات الشريطية المستخدمة لوصف تحركات أسعار الأسهم بمرور الوقت.

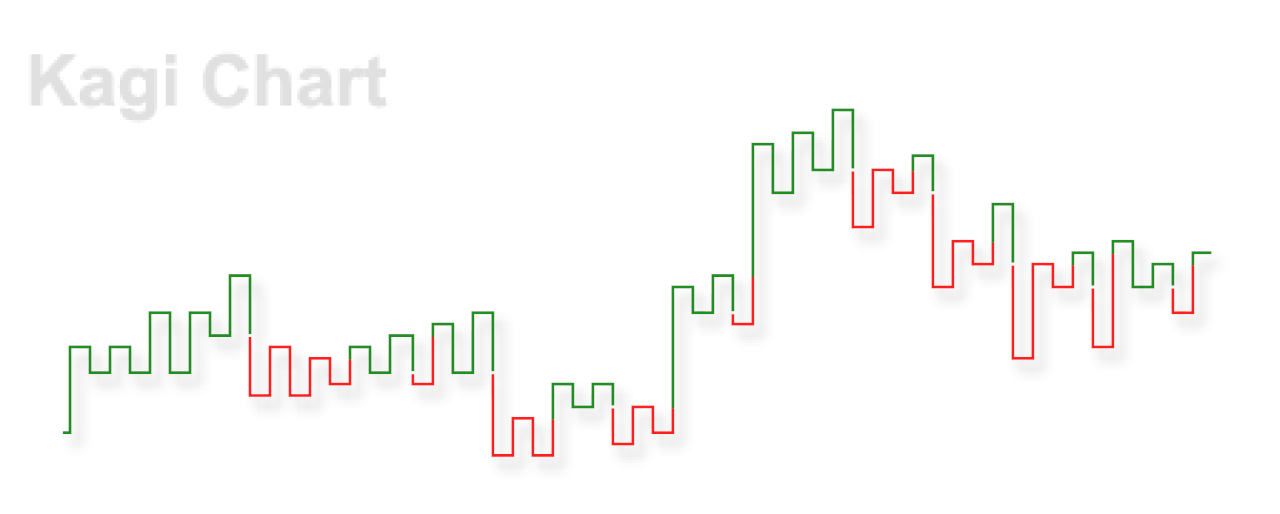

• مخطط Kagi هو مخطط لتتبع الأسهم مستقل عن الوقت ويحاول تقليل الضوضاء.
• بدلاً من ذلك، حيث تكون التفاصيل المطلوبة أقل، وحجم الرسم البياني هو الأهم، يمكن استخدام Sparkline .

أمثلة أخرى:

• يتم رسم أسعار الفائدة ودرجات الحرارة وما إلى ذلك عند إغلاق الفترة باستخدام مخطط خطي.
• يستخدم مخططو المشاريع مخطط جانت لإظهار توقيت المهام أثناء حدوثها بمرور الوقت.

بعض المخططات ذات الأسماء الأكثر شهرة هي:

•
  مخطط جانت
•
  مخطط نولان
•
  مخطط بيرت
•
  مخطط سميث

أصبحت بعض الرسوم البيانية المحددة معروفة جيدًا من خلال تفسير ظاهرة أو فكرة بشكل فعال.

• مخطط الأليل هو مخطط نشأ من دراسة علم الوراثة لإظهار تفاعل نقطتي بيانات في شبكة.
• يساعد مخطط جانت في جدولة المشاريع المعقدة.
• يقوم مخطط نولان ومخطط بورنيل بتصنيف الفلسفات السياسية وفقًا لمحاورين من التباين.
• يتم استخدام مخطط PERT بشكل شائع في إدارة المشاريع .

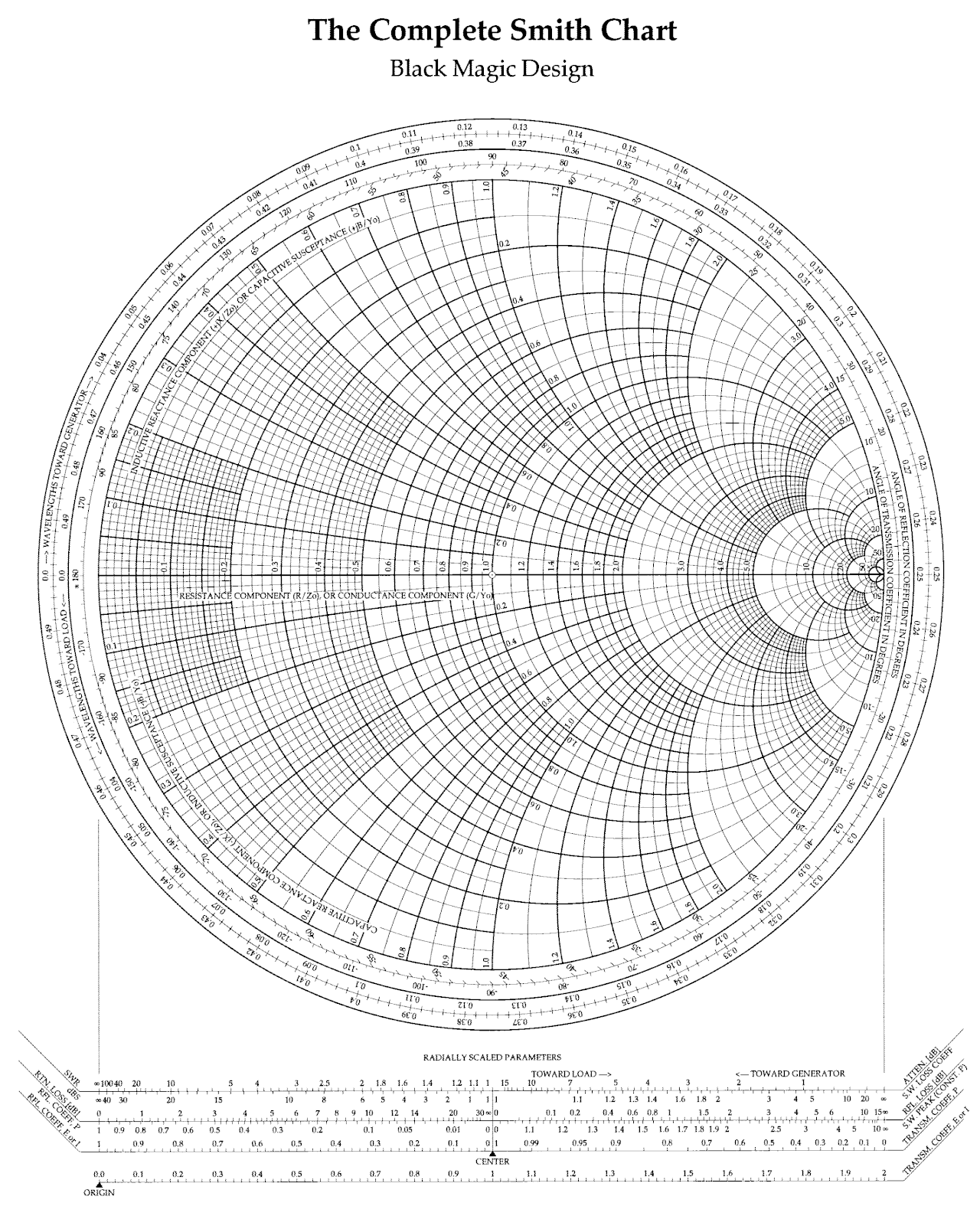

• يُستخدم مخطط سميث في مجال الإلكترونيات الراديوية .

هناك العشرات من الأنواع الأخرى من المخططات البيانية. وفيما يلي بعض منها:

•
  مخطط التحكم
•
  مخطط غرينينجر
•

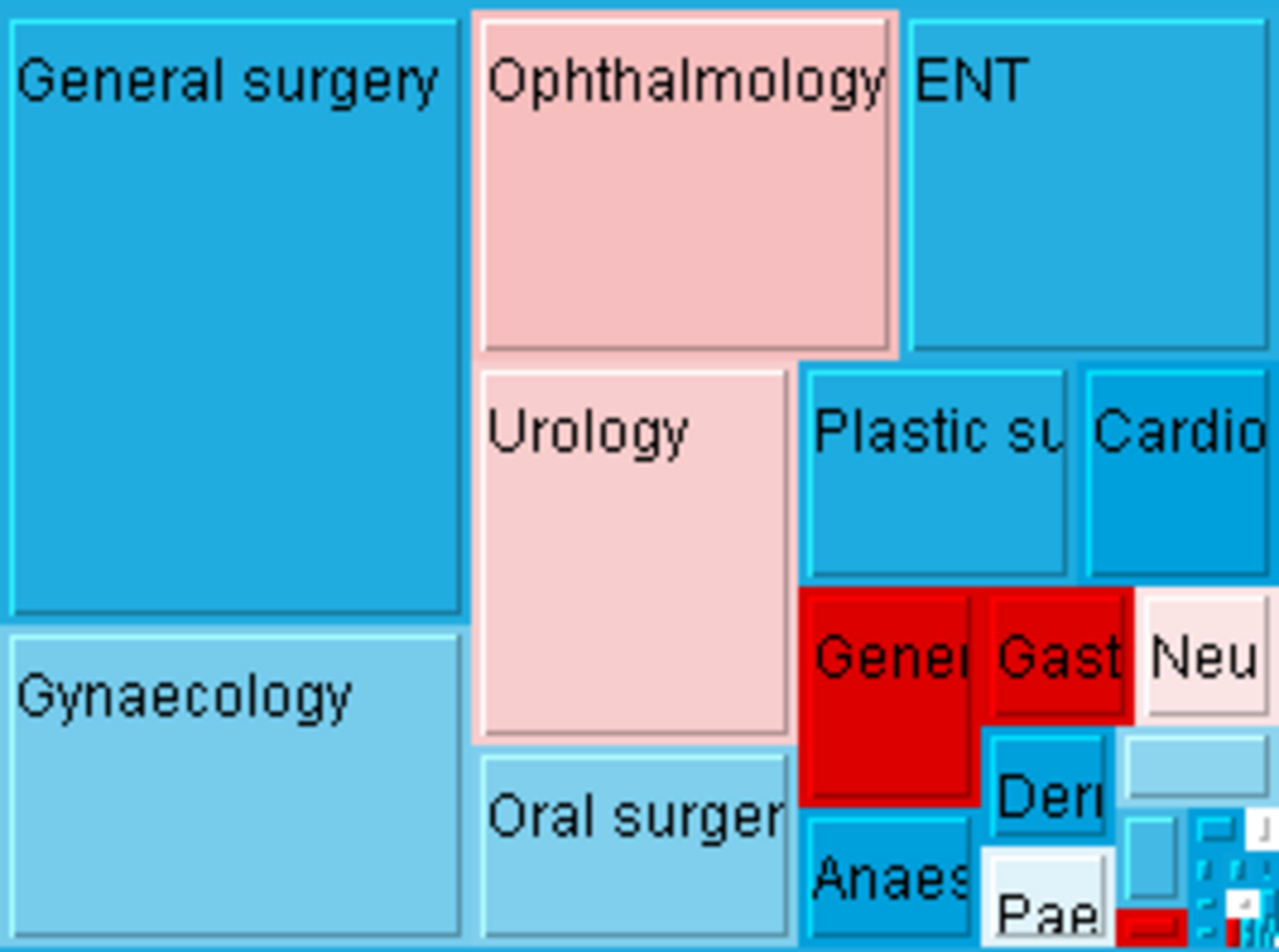

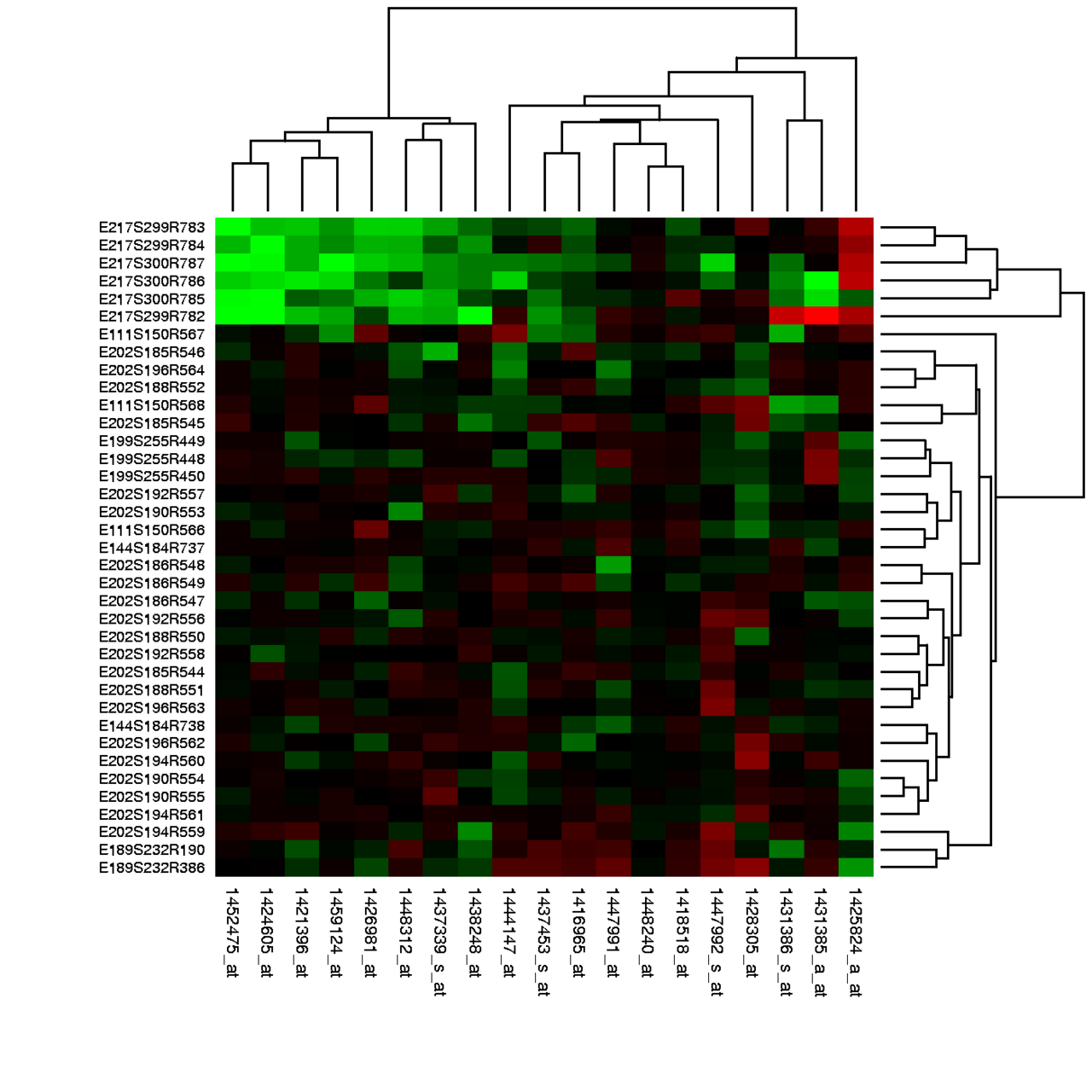

  خريطة حرارية
•

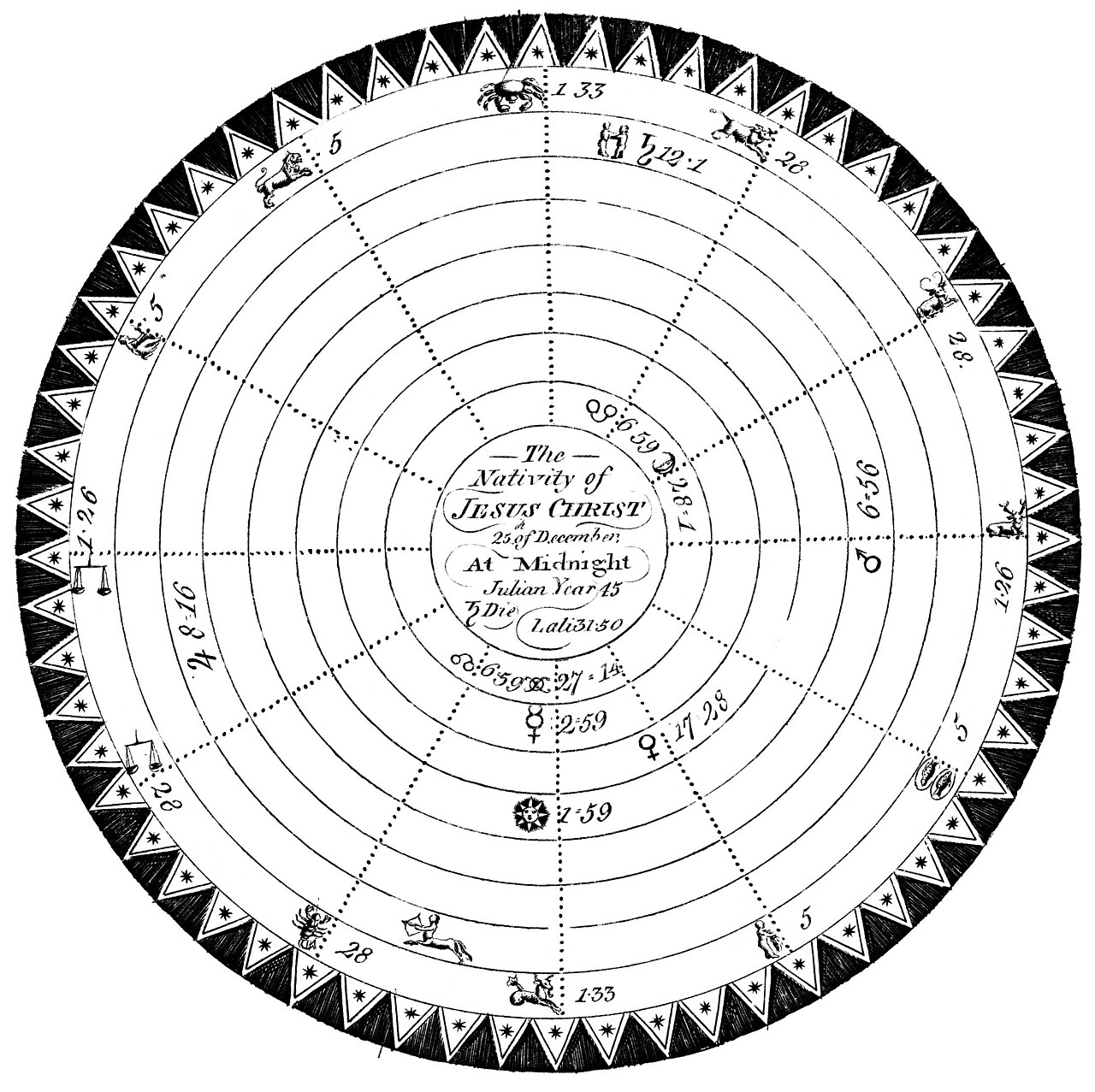

  مخطط الولادة
•
  الرسم البياني
•
  مخطط باريتو
•

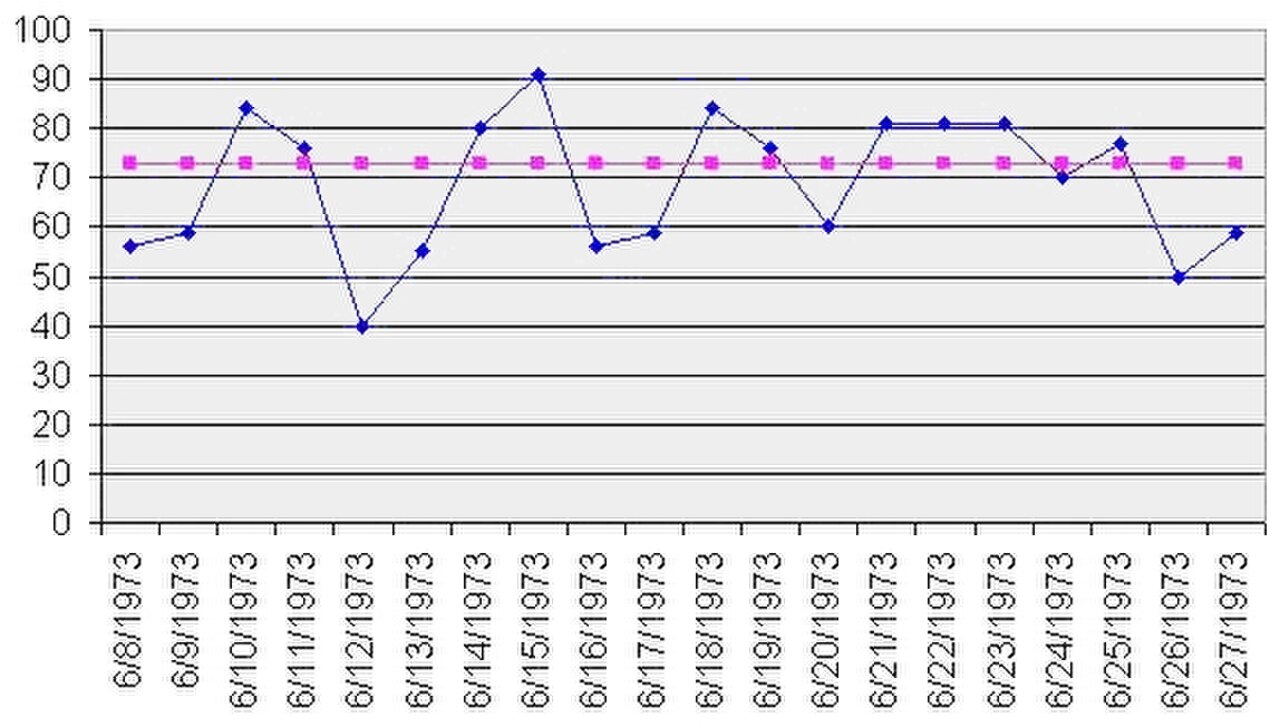

  مخطط التشغيل
•

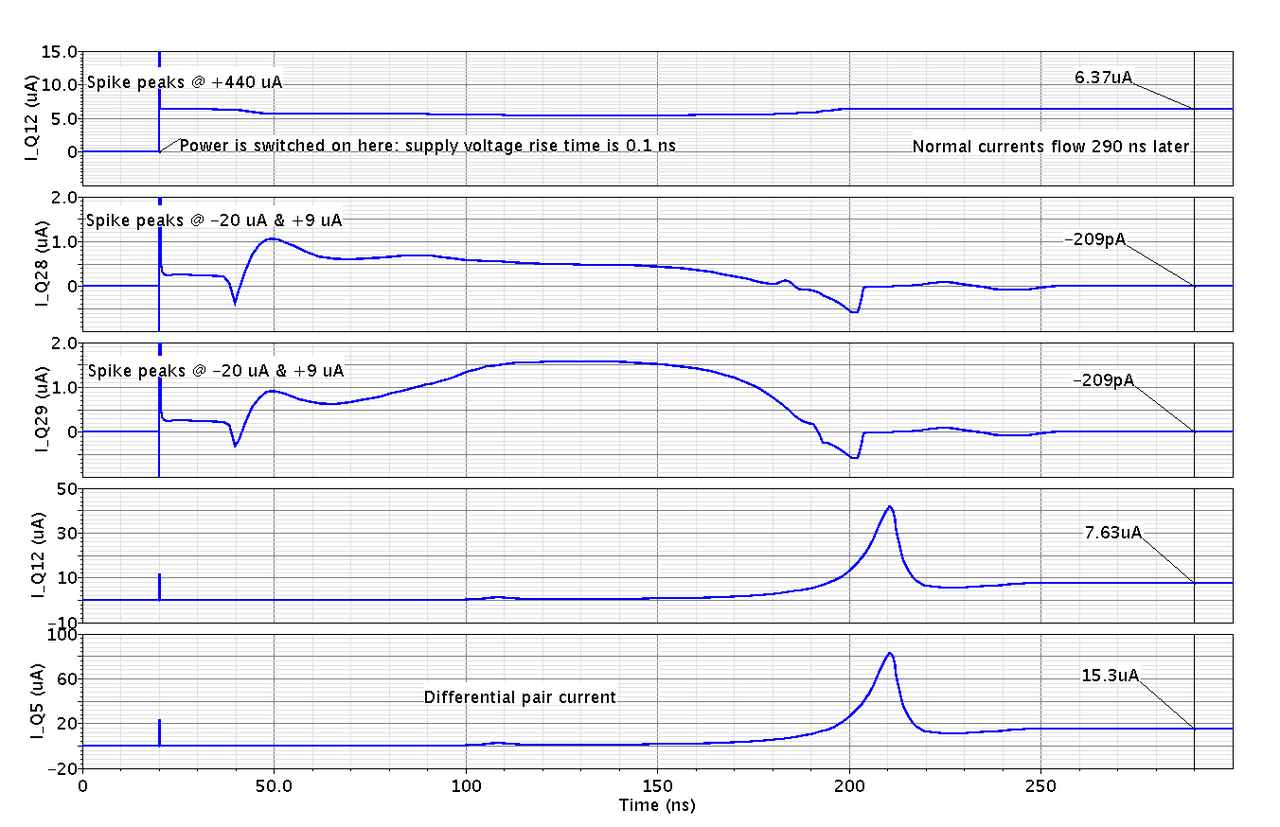

  مخطط الشريط
•

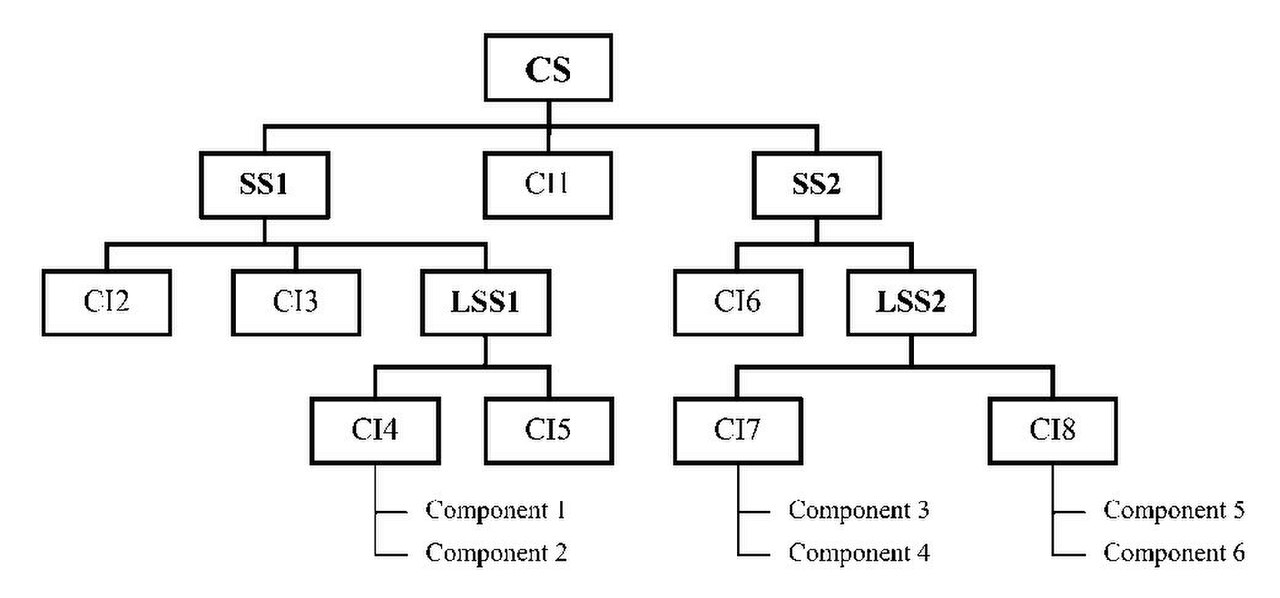

  مخطط الهيكل
•
  مخطط الحروف المتحركة

مثال آخر: مخطط برنال

•
  رسم بياني للصندوق
•
  رسم النقاط (الإحصائيات)
•

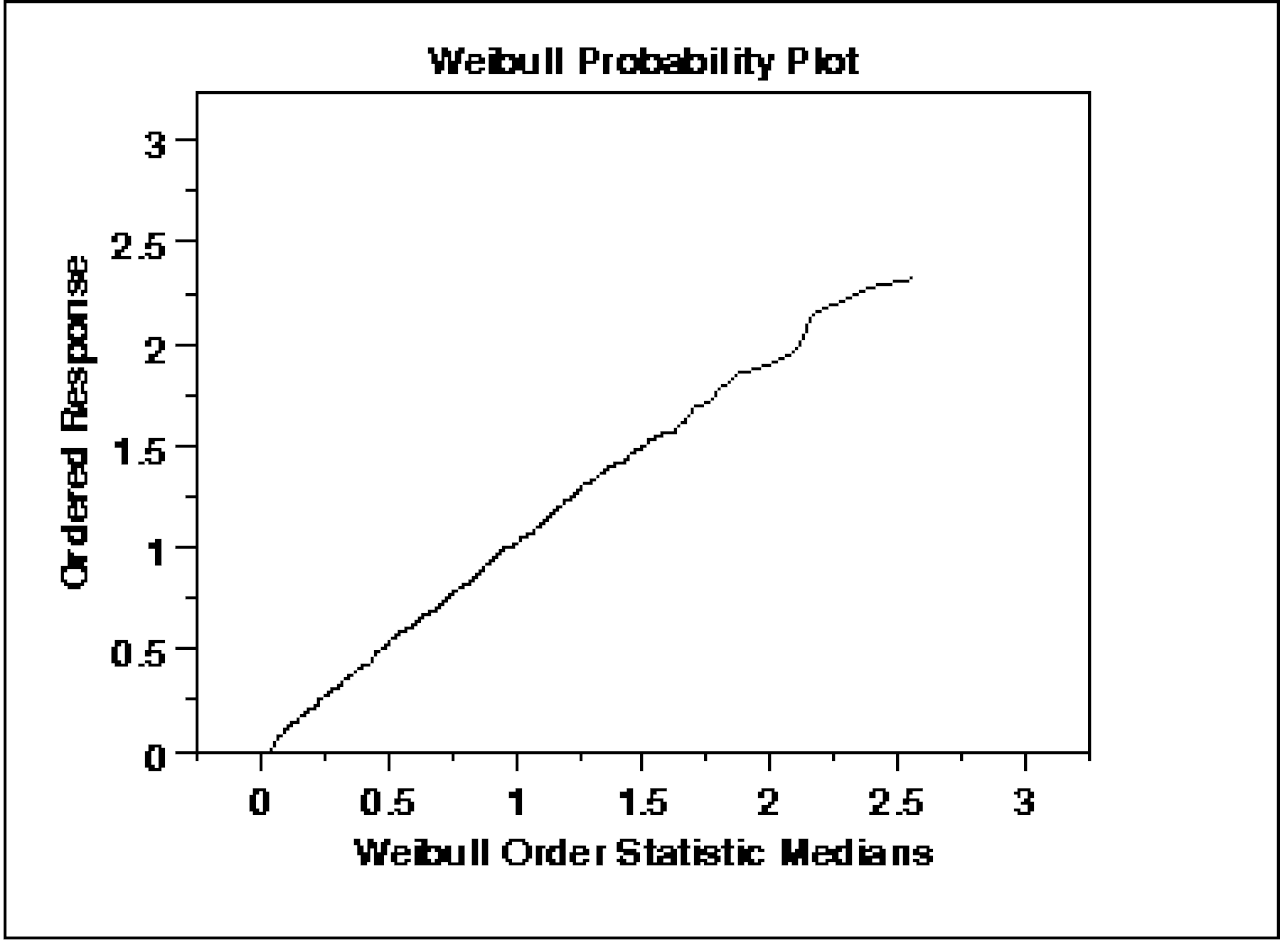

  مخطط الاحتمالات
•
  مخطط التشتت
•
  مخطط ثنائي

في حين يمكن رسم المخططات يدويًا، غالبًا ما يتم استخدام برامج الكمبيوتر لإنتاج مخطط تلقائيًا استنادًا إلى البيانات المدخلة. للحصول على أمثلة لأدوات البرامج المستخدمة بشكل شائع، راجع قائمة برامج رسم المخططات .
