أدوات الطبخ وأدوات الخبز

الألومنيوم معدن خفيف الوزن يتميز بموصلية حرارية عالية جدًا، وهو مقاوم للعديد من أنواع التآكل. يتوفر الألومنيوم عادةً على شكل صفائح أو مصبوبات أو مؤكسد، ^{[ 9 ]} ويمكن دمجه فيزيائيًا مع معادن أخرى (انظر أدناه).

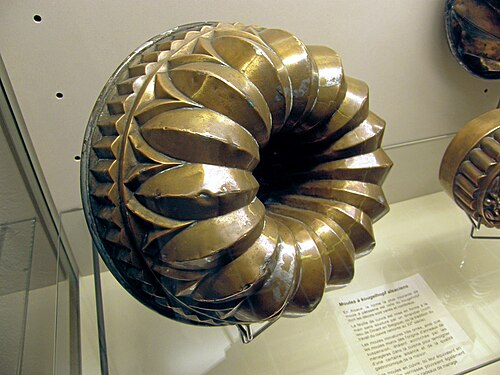

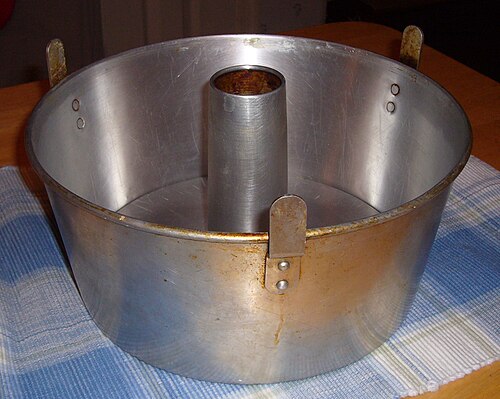

يُشكّل الألمنيوم الصفائحي بالغزل أو الختم. ونظرًا لليونة المعدن، يُمكن مزجه بالمغنيسيوم أو النحاس أو البرونز لزيادة صلابته. يُستخدم الألمنيوم الصفائحي عادةً في صناعة صواني الخبز، وأطباق الفطائر، وقوالب الكيك أو المافن. كما يُمكن تشكيل أوانٍ عميقة أو ضحلة من الألمنيوم الصفائحي.

يُمكن للألمنيوم المصبوب إنتاج منتجات أكثر سمكًا من الألمنيوم الصفائحي، وهو مناسب للأشكال والسماكات غير المنتظمة. ونظرًا للمسام المجهرية الناتجة عن عملية الصب، يتميز الألمنيوم المصبوب بموصلية حرارية أقل من الألمنيوم الصفائحي، كما أنه أغلى ثمنًا. ونتيجة لذلك، أصبح استخدام أواني الطهي المصنوعة من الألمنيوم المصبوب أقل شيوعًا. ويُستخدم، على سبيل المثال، في صناعة أواني الطهي الهولندية الخفيفة وقوالب الكيك المتينة، وفي صناعة المغارف والمقابض والمقالي الصينية (الوك) للحفاظ على درجة حرارة الجوانب أقل من درجة حرارة المركز.

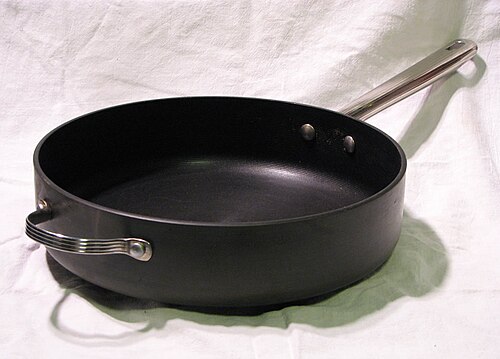

يتم تكثيف طبقة أكسيد الألومنيوم الطبيعية الموجودة في الألومنيوم المؤكسد من خلال عملية التحليل الكهربائي لإنشاء سطح صلب وغير متفاعل. ويُستخدم في صناعة المقالي، وأواني الطهي، والمحامص، وأفران الطهي الهولندية. ^{[ 9 ]}

يمكن أن يتفاعل الألومنيوم غير المطلي وغير المؤكسد مع الأطعمة الحمضية، مما يؤدي إلى تغيير مذاقها. وقد تتسبب الصلصات التي تحتوي على صفار البيض، أو الخضراوات مثل الهليون أو الخرشوف، في أكسدة الألومنيوم غير المؤكسد.

أُشير إلى أن التعرض للألمنيوم قد يكون عامل خطر للإصابة بمرض الزهايمر . ^{[ 10 ] [ 11 ] [ 12 ]} ومن بين المؤيدين لهذا الرأي البروفيسور كريستوفر إكسلي ، الذي نشر نتائج أبحاثه. مع ذلك، تُصرّح جمعية الزهايمر بأن "الدراسات لم تُثبت أي دور للألمنيوم في التسبب بمرض الزهايمر". ^{[ 13 ]} ولا يزال هذا الارتباط محل جدل. ^{[ 14 ]}

يُعدّ النحاس من أكثر المعادن غير النبيلة توصيلًا حراريًا ، ولذلك يتميز بسرعة التسخين وتوزيع الحرارة فيه بشكلٍ لا مثيل له (انظر: النحاس في المبادلات الحرارية ). تُصنع الأواني والمقالي من صفائح نحاسية بسماكات مختلفة،  وتُعتبر تلك التي يزيد سمكها عن 2.5 مم من النوع التجاري (أو فائق المتانة ). أما السماكات التي تتراوح بين 1  مم و2.5  مم فتُعتبر من النوع العملي ( المتين  )، بينما تتطلب السماكات الأقل من 1.5 مم غالبًا تشكيل حواف الأنابيب أو لفّها لتقويتها. وتُعتبر السماكات الأقل من 1 مم عمومًا من النوع الزخرفي، باستثناء النحاس المصقول  بسماكة 0.75-1 مم ، والذي يُقسّى بالطرق، وبالتالي يُظهر خصائص الأداء والقوة التي تتميز بها المواد السميكة.

يُطلق على النحاس الذي يقل سمكه عن 0.25  مم، في حالة أواني الطهي، اسم "الرقائق" ، ويجب تشكيله إلى معدن أكثر صلابة هيكليًا لإنتاج وعاء صالح للاستخدام. هذه الاستخدامات للنحاس جمالية بحتة ولا تُسهم فعليًا في أداء أواني الطهي.

يتفاعل النحاس مع الأطعمة الحمضية، مما قد يؤدي إلى التآكل، وقد تُسبب نواتج هذا التآكل تسممًا بالنحاس . مع ذلك، يُوصى باستخدام النحاس غير المُبطّن في بعض الحالات، وهو آمن، كما في تحضير المرينغ ، حيث تُحفّز أيونات النحاس البروتينات على تغيير بنيتها (فكّها) وتُعزّز الروابط البروتينية عبر الكبريت الموجود في بياض البيض. يُستخدم النحاس غير المُبطّن أيضًا في صناعة المربى والهلام. لا يخزن النحاس الحرارة، لذا ينعكس تدفقها الحراري فورًا تقريبًا عند رفعه عن النار. وهذا يسمح بالتحكم الدقيق في القوام والملمس أثناء طهي المستحضرات المُكثّفة بالسكر والبكتين. يكفي حمض الفاكهة وحده لإحداث تسرب لنواتج النحاس، لكن سكريات الفاكهة الطبيعية وسكريات الحفظ المُضافة تُخفّف من تفاعل النحاس. لذلك، استُخدمت الأواني غير المُبطّنة بأمان في مثل هذه التطبيقات لقرون.

تمنع بطانة أواني الطهي النحاسية النحاس من ملامسة الأطعمة الحمضية . ومن أكثر أنواع البطانات شيوعاً القصدير والفولاذ المقاوم للصدأ والنيكل والفضة .

يعود استخدام القصدير إلى قرون عديدة، وهو البطانة الأصلية لأواني الطهي النحاسية. ورغم حصول إنجلترا على براءة اختراع التعليب في صفائح القصدير عام ١٨١٠، إلا أن الطاهي الفرنسي الأسطوري أوغست إسكوفييه جرب حلاً لتوفير المؤن للجيش الفرنسي في الميدان، وذلك بتكييف تقنيات تبطين القصدير المستخدمة في أواني الطهي الخاصة به لتناسب حاويات فولاذية أكثر متانة (كانت قد استُخدمت حديثًا في التعليب آنذاك)، مما حمى العلب من التآكل، وحمى الجنود من لحام الرصاص والتسمم بالبوتولينوم .

تُطلى أواني الطهي النحاسية بطبقة من القصدير المتين يدويًا، بسماكة تتراوح بين 35 و45 ميكرومترًا. ^{[ 15 ]} أما أواني الطهي النحاسية المزخرفة، أي القدور والمقالي التي يقل  سمكها عن 1 مليمتر، وبالتالي غير مناسبة للطهي، فغالبًا ما تُطلى بالقصدير كهربائيًا . في حال تلف طبقة القصدير المطلية أو تآكلها، يمكن إعادة طلاء أواني الطهي بالقصدير، وعادةً ما تكون التكلفة أقل بكثير من سعر شراء المقلاة. يتميز القصدير ببنية بلورية ناعمة، ولذلك فهو غير لاصق نسبيًا في الطهي. ونظرًا لكونه معدنًا لينًا نسبيًا، فإن استخدام المنظفات الكاشطة أو أساليب التنظيف القاسية قد يُسرّع من تآكل طبقة القصدير. يُفضل استخدام أدوات مصنوعة من الخشب أو السيليكون أو البلاستيك بدلًا من الفولاذ المقاوم للصدأ الأكثر صلابة.

في فترة ما بعد الحرب العالمية الثانية، طُليت أواني الطهي النحاسية بالنيكل كهربائيًا. يتميز النيكل بصلابته وكفاءته الحرارية العالية مقارنةً بالقصدير، فضلًا عن ارتفاع درجة انصهاره. ورغم صلابته، إلا أنه كان يتآكل بسرعة مماثلة للقصدير، نظرًا لأن سمك طبقة الطلاء لم يتجاوز 20 ميكرونًا، إذ يميل النيكل إلى الترسيب بشكل غير منتظم، ويتطلب عملية طحن للحصول على سطح طهي مستوٍ. كما أن النيكل أكثر لزوجة من القصدير أو الفضة. يمكن إعادة طلاء أواني الطهي النحاسية ذات طبقات النيكل القديمة أو التالفة بالقصدير، أو ربما إعادة طلائها بالنيكل، مع أن هذه الطريقة لم تعد متوفرة على نطاق واسع. بدأ استخدام طبقات النيكل بالتراجع في ثمانينيات القرن الماضي بعد اكتشاف النيكل كمادة مسببة للحساسية.

يُستخدم الطلاء الكهربائي أيضًا لطلاء النحاس بالفضة، مما يُضفي عليه سطحًا داخليًا ناعمًا، وأكثر متانة من القصدير أو النيكل، وغير لاصق نسبيًا، وفعالًا حراريًا للغاية. يلتصق النحاس والفضة ببعضهما البعض بشكل ممتاز نظرًا لتشابههما في الموصلية الكهربائية العالية . يختلف سُمك الطبقة الداخلية للنحاس اختلافًا كبيرًا بين الشركات المصنعة، ولكنه يتراوح في المتوسط ​​بين 7 و10 ميكرونات. من عيوب الفضة ارتفاع سعرها وميل الأطعمة الكبريتية، وخاصة الكرنب ، إلى تغيير لونها. يمكن استعادة الطبقة الداخلية الفضية البالية لأواني الطهي النحاسية عن طريق إزالة الطلاء وإعادة طلائها كهربائيًا.

تتوفر أواني الطهي النحاسية المبطنة بطبقة رقيقة من الفولاذ المقاوم للصدأ لدى معظم الشركات المصنعة الأوروبية الحديثة. يتميز الفولاذ المقاوم للصدأ بموصلية حرارية أقل بـ 25 مرة من النحاس، ويُنتقد أحيانًا لتأثيره السلبي على كفاءة النحاس المُلصق به. من مزايا الفولاذ المقاوم للصدأ متانته ومقاومته للتآكل، ورغم أنه لزج نسبيًا وعرضة لتراكم بقايا الطعام، إلا أنه يتحمل معظم أساليب التنظيف الكاشطة والأدوات المعدنية. يشكل الفولاذ المقاوم للصدأ العنصر الهيكلي للمقلاة عند لصقه بالنحاس، وهو غير قابل للإصلاح في حالة التآكل أو التلف.

باستخدام تقنيات ربط المعادن الحديثة ، مثل التكسية ، يتم دمج النحاس بشكل متكرر في أواني الطهي المصنوعة أساسًا من معادن مختلفة، مثل الفولاذ المقاوم للصدأ، غالبًا كطبقة انتشار مغلقة (انظر أواني الطهي المطلية والمركبة أدناه).

أواني الطهي المصنوعة من الحديد الزهر بطيئة التسخين، ولكنها بمجرد وصولها إلى درجة الحرارة المطلوبة، توفر تسخينًا متساويًا. ^{[ 16 ]} كما يتحمل الحديد الزهر درجات حرارة عالية جدًا، مما يجعل مقالي الحديد الزهر مثالية للتحمير . ونظرًا لكونه مادة تفاعلية، فقد يتفاعل الحديد الزهر كيميائيًا مع الأطعمة عالية الحموضة مثل النبيذ أو الطماطم . بالإضافة إلى ذلك، فإن بعض الأطعمة (مثل السبانخ ) التي تُطهى على أواني الحديد الزهر غير المطلية ستتحول إلى اللون الأسود.

الحديد الزهر مادة هشة نوعًا ما ومسامية تصدأ بسهولة. لذلك، يجب تجنب إسقاطه أو تسخينه بشكل غير متساوٍ، وعادةً ما يتطلب تتبيله قبل الاستخدام. يُكوّن التتبيل طبقة رقيقة من الدهون المؤكسدة على سطح الحديد، تُغطيه وتحميه من التآكل، وتمنع الالتصاق. ^{[ 17 ]}

ظهرت أواني الطهي المصنوعة من الحديد الزهر المطلي بالمينا، غير المزخرفة، لأول مرة في الولايات الألمانية خلال ستينيات القرن الثامن عشر، ^{[ 18 ] [ 19 ]} واكتسبت شعبية واسعة في أواخر القرن التاسع عشر، وانتشر تصنيعها من أوروبا إلى أمريكا الشمالية في العقود الأخيرة من القرن التاسع عشر، بفضل المهاجرين الألمان الذين أسسوا شركات مثل شركة فولراث . ^{[ 20 ]} في عام 1934، صممت شركة كوسانس الفرنسية قدر دوفو المصنوع من الحديد الزهر المطلي بالمينا للحد من التبخر الزائد والاحتراق في أواني الطهي الهولندية المصنوعة من الحديد الزهر. استُلهم تصميم قدر دوفو من أواني الطهي القديمة التي كانت تُكدس فيها قطع الفحم المتوهج على أغطيتها (لتقليد أفران النار المزدوجة)، ويحتوي غطاؤه على تجويف عميق يُملأ بمكعبات الثلج. هذا يحافظ على درجة حرارة الغطاء أقل من درجة حرارة قاع القدر. علاوة على ذلك، تسمح شقوق صغيرة داخل الغطاء بتجمع الرطوبة وعودتها إلى الطعام أثناء الطهي. سخّن القدر لبضع دقائق قبل إضافة الزيت. يحتاج الحديد الزهر ^{[ 21 ]} إلى وقتٍ ليسخن، ويقلل تسخين السطح جيدًا من الالتصاق. كما يُنصح باستخدام كمية أكبر قليلًا من الزيت خلال الاستخدامات القليلة الأولى. ومع تحسن طبقة التتبيل، يصبح الطعام أسهل في الالتصاق. ويحافظ تنظيف المقلاة وتجفيفها بشكل صحيح على سطحها أملسًا للوجبة التالية. أما أواني الطهي المصنوعة من الحديد الزهر المطلي بالمينا، على عكس الحديد الزهر غير المطلي، فهي قليلة التفاعل، وبالتالي يمكن استخدامها مع الأطعمة الحمضية. ^{[ 22 ]}

الفولاذ المقاوم للصدأ هو سبيكة حديدية تحتوي على ما لا يقل عن 11.5% من الكروم. وتُستخدم عادةً في صناعة أواني الطهي أنواع تحتوي على 18% من الكروم مع 8% من النيكل ( 18/8) أو مع 10% من النيكل (18/10). من مزايا الفولاذ المقاوم للصدأ مقاومته للتآكل، وعدم تفاعله مع الأطعمة القلوية أو الحمضية، ومقاومته للخدوش والانبعاجات. أما عيوبه في الطهي فتتمثل في ضعف توصيله الحراري نسبيًا. ولأنه لا يوزع الحرارة بشكل كافٍ، تُصنع أواني الطهي المصنوعة من الفولاذ المقاوم للصدأ عادةً بطبقة خارجية من الفولاذ المقاوم للصدأ على جانبي قلب من الألومنيوم أو النحاس لتوزيع الحرارة على جميع الجوانب، مما يقلل من "البقع الساخنة"، أو بقرص من النحاس أو الألومنيوم على القاعدة فقط لتوزيع الحرارة عليها، مع احتمال وجود "بقع ساخنة" على الجوانب. كما يتميز الفولاذ المقاوم للصدأ 18/10 بنفاذية مغناطيسية منخفضة نسبيًا ، مما يجعله غير متوافق مع مواقد الحث الحراري . أتاحت التطورات الحديثة إنتاج سبائك 18/10 مغناطيسية حديدية ذات نفاذية أعلى. في أواني الطهي ثلاثية الطبقات، تكون الطبقة المركزية من الألومنيوم مغناطيسية مسايرة، وقد تكون الطبقة الداخلية من سبيكة 18/10 مغناطيسية أيضًا، ولكن يجب أن تكون الطبقة الخارجية في القاعدة مغناطيسية حديدية لتكون متوافقة مع مواقد الحث الحراري. لا يحتاج الفولاذ المقاوم للصدأ إلى معالجة لمنع الصدأ، ولكن يمكن معالجته للحصول على سطح غير لاصق.

يمكن تشكيل أواني الطهي المصنوعة من الفولاذ الكربوني بالدرفلة أو الطرق إلى صفائح رقيقة نسبيًا من مادة كثيفة، مما يوفر متانة عالية وتوزيعًا أفضل للحرارة. يتحمل الفولاذ الكربوني درجات الحرارة العالية والجافة، مما يجعله مناسبًا لعمليات مثل التحمير الجاف. على الرغم من أن الفولاذ الكربوني لا ينقل الحرارة بكفاءة، إلا أن هذه الميزة قد تكون مفيدة للأواني الكبيرة، مثل مقلاة الووك ومقلاة البايلا ، حيث يُحفظ جزء من المقلاة عمدًا عند درجة حرارة مختلفة عن باقي أجزائها. وكما هو الحال مع الحديد الزهر، يجب تتبيل الفولاذ الكربوني قبل الاستخدام، وذلك عادةً بدهن سطح الطهي بالدهن أو الزيت وتسخينه على الموقد أو في الفرن. مع الاستخدام والعناية المناسبين، تتصلب زيوت التتبيل على الفولاذ الكربوني لتشكل سطحًا منخفض الالتصاق، مناسبًا للتحمير وتفاعلات ميلارد وسهولة إخراج الأطعمة المقلية. يصدأ الفولاذ الكربوني بسهولة إذا لم يتم تتبيله وتجفيفه جيدًا بعد التنظيف، ويجب تخزينه متبلًا لتجنب الصدأ. يُستخدم الفولاذ الكربوني تقليديًا في صناعة الكريب ومقالي القلي، بالإضافة إلى مقلاة الووك.

التغليف هو تقنية لتصنيع المقالي، حيث تُغطى طبقة من مادة موصلة للحرارة بكفاءة عالية، مثل النحاس أو الألومنيوم، على سطح الطهي بمادة غير متفاعلة مثل الفولاذ المقاوم للصدأ، وغالبًا ما تُغطى الطبقة الخارجية للمقلاة أيضًا (مقلاة مزدوجة التغليف). تتميز بعض المقالي بطبقة فاصلة من النحاس أو الألومنيوم تمتد على كامل سطح المقلاة، بدلًا من مجرد قرص لتوزيع الحرارة في القاعدة. عمومًا، كلما زاد سمك الطبقة الفاصلة، خاصةً في قاعدة المقلاة، تحسّن توزيع الحرارة. مع ذلك، فإن الادعاءات بتحسين الكفاءة الحرارية محل جدل، ويعود ذلك أساسًا إلى تأثيرات الفولاذ المقاوم للصدأ في الحد من تدفق الحرارة والاحتفاظ بها.

يُغطى سطح المقلاة عادةً بالألمنيوم من الداخل والخارج، مما يوفر سطح طهي من الفولاذ المقاوم للصدأ وسطحًا آخر من الفولاذ المقاوم للصدأ للتلامس مع الموقد. أما النحاس، بسماكات مختلفة، فيُغطى غالبًا من الداخل فقط، تاركًا النحاس الأكثر جاذبية مكشوفًا على السطح الخارجي للمقلاة (انظر النحاس أعلاه).

تستخدم بعض أواني الطهي عملية التغليف المزدوج، حيث تتكون من طبقة رقيقة من الفولاذ المقاوم للصدأ على سطح الطهي، وقلب سميك من الألومنيوم لتوفير بنية متماسكة وتحسين توزيع الحرارة، وطبقة من رقائق النحاس على السطح الخارجي لإضفاء مظهر أواني النحاس بسعر أقل. ^{[ 23 ]}

تُصنع أواني الطهي المصنوعة من الحديد الزهر المطلي بالمينا من الحديد الزهر المغطى بطبقة من البورسلين. ينتج عن ذلك قطعة تجمع بين خصائص توزيع الحرارة واحتفاظها بالحرارة التي يتميز بها الحديد الزهر، وسطح غير متفاعل قليل الالتصاق. تتميز هذه الأواني بخفة وزنها مقارنةً بمعظم الأواني الأخرى ذات الحجم المماثل، وانخفاض تكلفة تصنيعها مقارنةً بأواني الفولاذ المقاوم للصدأ، كما أنها لا تعاني من مشاكل الصدأ والتفاعل التي تصيب الحديد الزهر أو الفولاذ الكربوني. يُعدّ طلاء المينا على الفولاذ مثاليًا لأواني الطهي الكبيرة، وغيرها من المقالي الكبيرة المستخدمة في الغالب للطهي بالماء. وبفضل خفة وزنه وسهولة تنظيفه، يحظى طلاء المينا على الفولاذ بشعبية واسعة أيضًا في أواني الطهي المستخدمة أثناء التخييم.

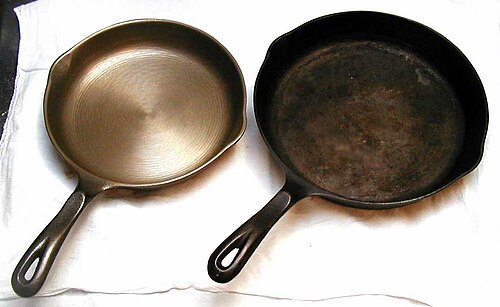

التتبيل هو عملية معالجة سطح أواني الطهي بطبقة جافة وصلبة وناعمة وطاردة للماء ، تتكون من دهون أو زيوت مبلمرة. عند استخدام الأسطح المتبلة للطهي مع الزيت أو الدهون، ينتج عنها تأثير مقاوم للالتصاق .

يُعدّ نوعٌ من المعالجة اللاحقة للتصنيع أو التتبيل النهائي ضروريًا لأواني الطهي المصنوعة من الحديد الزهر ، والتي تصدأ بسرعة عند تسخينها في وجود الأكسجين، وخاصةً من الماء، حتى بكميات قليلة مثل عصارة اللحوم الجافة. يميل الطعام إلى الالتصاق بأواني الطهي المصنوعة من الحديد غير المتبل والفولاذ الكربوني ، والتي تُتبل لهذا السبب أيضًا.

لا تتطلب أسطح أواني الطهي الأخرى مثل الفولاذ المقاوم للصدأ أو الألومنيوم المصبوب نفس القدر من الحماية من التآكل، ولكن لا يزال الطهاة المحترفون يستخدمون التتبيل في كثير من الأحيان لتجنب الالتصاق.

يُنصح عموماً بعدم تتبيل أسطح أواني الطهي الأخرى. فالمينا غير اللاصقة غالباً ما تتشقق تحت تأثير الحرارة، كما أن البوليمرات غير اللاصقة (مثل التفلون) تتلف عند درجات الحرارة العالية، لذا لا ينبغي تتبيل أي من هذين النوعين من الأسطح.

تتميز العديد من أدوات الطهي الحديثة بطلاءات مصنوعة من مادة PTFE (التفلون) أو السيراميك، مصممة لتقليل التصاق الطعام وتسهيل التنظيف. لهذه الطلاءات مزايا وعيوب. فالمقالي المطلية أسهل تنظيفًا من معظم المقالي غير المطلية، ولا تتطلب سوى القليل من الزيت أو الدهون أو لا تتطلبها على الإطلاق لمنع الالتصاق، وهي خاصية تساعد على إنتاج طعام قليل الدسم. من ناحية أخرى، يتطلب تكوين الصلصة بعض الالتصاق ، لذا لا يمكن استخدام المقلاة غير اللاصقة عند الرغبة في تحضير صلصة. تميل الطلاءات غير اللاصقة إلى التلف مع مرور الوقت، وهي عرضة للتلف. استخدام الأدوات المعدنية أو الليفات الخشنة أو المواد الكيميائية الكاشطة قد يُتلف سطح الطهي أو يُدمره.

بحسب خبراء الصحة، تبقى طبقات PTFE مستقرة أثناء الطهي العادي، لكنها تبدأ بالتحلل عند حوالي 260 درجة مئوية (500 درجة فهرنهايت)، مما قد يؤدي إلى انبعاث أبخرة ضارة مرتبطة بـ"حمى أبخرة البوليمر" أو "إنفلونزا التفلون" لدى البشر، وسموم خطيرة على الطيور الأليفة، في حال ارتفاع درجة حرارتها. ^{[ 24 ]} في حين أن أواني PTFE القديمة كانت تحتوي على حمض البيرفلوروكتانويك (PFOA) - وهي مادة كيميائية محظورة الآن - فإن طبقات PTFE الحديثة خالية من حمض البيرفلوروكتانويك وتعتبر آمنة من قبل هيئات مثل إدارة الغذاء والدواء الأمريكية (FDA) والهيئة الأوروبية لسلامة الأغذية (EFSA) عند استخدامها بشكل صحيح وفي درجات الحرارة الموصى بها. ^{[ 25 ]}

تتميز الطلاءات الخزفية، المشتقة عادةً من السيليكا سول-جل والخالية من مركبات PFAS، بقدرتها على تحمل درجات حرارة أعلى (تصل إلى حوالي 370 درجة مئوية/700 درجة فهرنهايت) مقارنةً بمادة PTFE. ومع ذلك، فإنها غالبًا ما تتآكل بشكل أسرع وتكون أكثر عرضة للتآكل من أنواع PTFE. ^{[ 26 ]}

يجب عدم تسخين المقالي غير اللاصقة بشكل مفرط. فالطبقة الخارجية ثابتة عند درجات حرارة الطهي العادية، حتى عند درجة احتراق معظم الزيوت. مع ذلك، إذا سُخّنت مقلاة غير لاصقة وهي فارغة، فقد تتجاوز درجة حرارتها بسرعة 260 درجة مئوية (500 درجة فهرنهايت) ، وعندها قد تبدأ الطبقة الخارجية غير اللاصقة بالتلف، ويتغير لونها، وتفقد خصائصها غير اللاصقة. ^{[ 27 ]}

لزيادة عمر أواني الطهي وسلامتها إلى أقصى حد، توصي الجهات التنظيمية وهيئات الغذاء بما يلي: - تجنب تسخين المقالي غير اللاصقة الفارغة على نار عالية - استخدم نارًا منخفضة إلى متوسطة للطهي - تأكد من تهوية المطبخ أثناء الاستخدام - استبدل المقالي إذا ظهرت على الطلاء خدوش أو تقشر أو تآكل واضح ^{[ 28 ]}

تُصنع أواني الطهي الماسية الملحومة بالتفريغ الهوائي عن طريق ربط جزيئات الماس بقاعدة من الفولاذ الكربوني باستخدام عملية لحام بالتفريغ الهوائي عند درجة حرارة عالية (حوالي 850-950 درجة مئوية). تهدف هذه التقنية إلى تقليل الأكسدة مع توفير سطح متين ومقاوم للخدش. كما أن الموصلية الحرارية العالية للماس (900-2320 واط/متر.كلفن) تُعزز توزيعًا سريعًا ومتساويًا للحرارة، مما يُعد ميزةً في طرق الطهي التي تتطلب درجات حرارة عالية، مثل التحمير والقلي السريع .

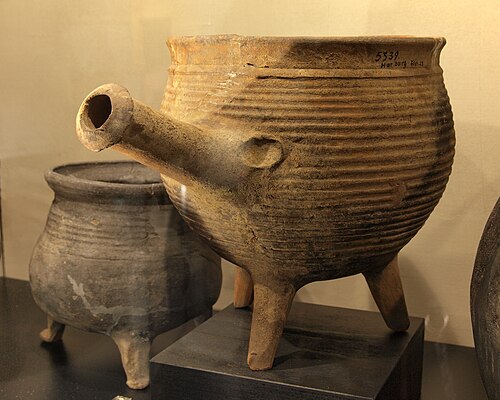

استُخدم الفخار في صناعة أدوات الطبخ منذ القدم. ^{[ 29 ]} تتميز الأواني والمقالي المصنوعة من هذا الفخار بمتانتها (قد يدوم بعضها مدى الحياة أو أكثر)، وهي خاملة وغير متفاعلة. كما أنها تُوصل الحرارة بالتساوي. ويمكن استخدامها للطهي على نار موقدة بالفحم، وللخبز في الفرن.

تُوفّر الخزفيات المزججة ، مثل البورسلين ، سطحًا غير لاصق للطهي. تاريخيًا، احتوت بعض أنواع التزجيج المستخدمة في صناعة الخزف على مستويات من الرصاص ، مما قد يُشكّل مخاطر صحية؛ مع ذلك، لا يُشكّل هذا مصدر قلق في الغالبية العظمى من الأواني الحديثة. يُمكن وضع بعض أنواع الفخار مباشرةً على النار.

يُعدّ زجاج البوروسيليكات آمنًا للاستخدام في الفرن. كما يسمح الزجاج الشفاف برؤية الطعام أثناء الطهي. مع ذلك، لا يُمكن استخدامه على الموقد، لأنه لا يتحمّل درجات حرارة الموقد.

يُستخدم السيراميك الزجاجي في صناعة منتجات مثل كورنينج وير وبايروفلام ، التي تتمتع بالعديد من أفضل خصائص أواني الطهي الزجاجية والخزفية. فبينما قد ينكسر البايركس عند تعرضه لدرجات حرارة متطرفة بسرعة كبيرة، يمكن نقل السيراميك الزجاجي مباشرة من المجمد إلى الموقد. كما أن معامل تمدده الحراري المنخفض للغاية يجعله أقل عرضة للصدمات الحرارية .

يمكن استخدام الحجر الطبيعي لتوزيع الحرارة من أجل الشواء أو الخبز غير المباشر، كما هو الحال في حجر الخبز أو حجر البيتزا ، أو حجر البيراد الفرنسي .

أواني الخبز المصنوعة من السيليكون خفيفة ومرنة، وتتحمل درجات حرارة ثابتة تصل إلى 220  درجة مئوية (428  درجة فهرنهايت). تنصهر عند حوالي 500  درجة مئوية (930  درجة فهرنهايت)، وذلك حسب نوع الحشوات المستخدمة. تُعد مرونتها ميزةً تُسهّل إخراج المخبوزات من الصينية. يجب عدم الخلط بين هذه المادة المطاطية وراتنج السيليكون المستخدم في صناعة أواني الأطفال الصلبة غير القابلة للكسر، فهو غير مناسب للخبز.
